第7回 | パルントランスのはなし

高周波トランス用のフェライトコア

高周波用のトランスにもフェライトが、多く使用されています。使用されているフェライトコアの大半は、インダクタとしてずっと低い周波数で使用されている材質と同じものです。

インダクタの場合は、フェライト材質の周波数特性が直接Q特性に影響しますが、トランスの場合はチョット事情が異なっています。

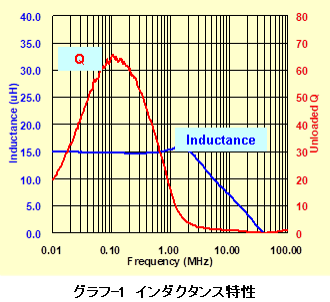

試しに、トランスを評価したフェライトコア（写真-1）に巻線をして、インダクタンスとQの周波数特性を測定した結果を、グラフ-1に示します。

この特性だけで判断すると、とても数百MHzの高周波で使える代物とは思えませんが、トランスとしては立派に機能します。

接続の違いによる特性の違い

高周波用トランスの場合、電線をツイストして巻線間の結合を強くすると同時に安定させることがあります。但し、電線をツイストすることで巻線間の容量（結合）も増えることになり、この容量分の影響でトランスの接続方向により、特に高い周波数で特性に大きな差が出ることがあります。

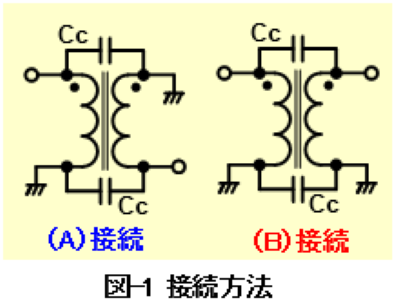

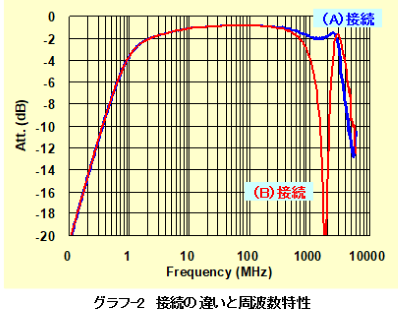

(A)接続の場合は、Ccの片側がグランドに落ちているので、高域特性がユックリと落ちてきますが、(B)接続の場合は、ホットエンド間の結合コンデンサになるので、トランスのインダクタンス分と共振現象を起こして、帯域内に減衰極が発生します。

トランスの周波数特性は、低周波側の特性は、ほぼトランスの自己インダクタンスで決まってしまいます。

低周波側を広げるには、インダクタンスを大きくする必要があるので、巻数を増やすか（高周波側の特性が落ちてくる）透磁率の高いフェライトコア（＝低周波用のコア材になる）を使う必要があります。

高い方は、逆に巻数を減らしてインダクタンスを減らす必要があります。

インピーダンス変換

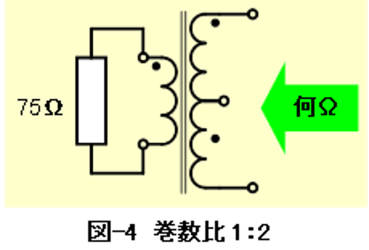

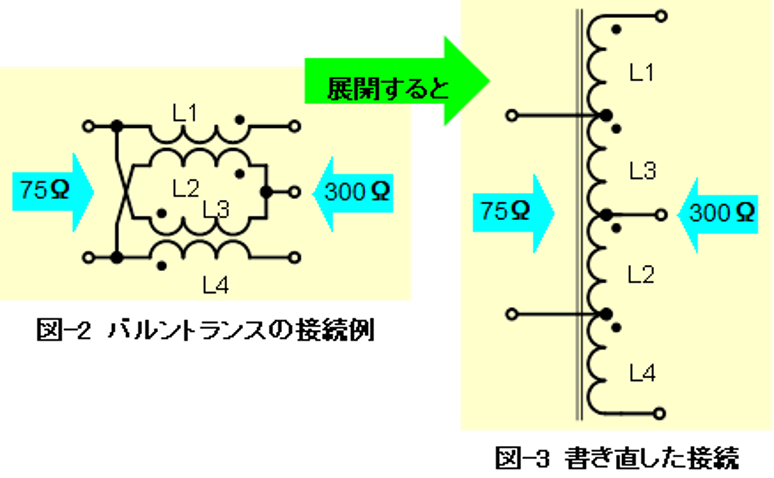

アンテナ回路に用いられるバルントランスに、図-2に示した回路のトランス（写真-4のような巻線になります）がありますが、これも図-3のように展開してみると、巻数比1：2（インピーダンス比1：4）のトランスだと言うことが良く分かると思います。

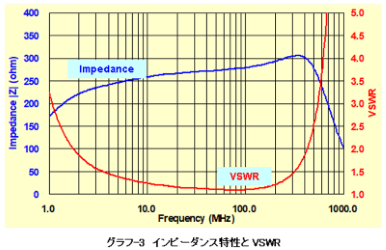

図-4の接続で、巻数比が1：2のトランスの特性を実際に測定してみたのがグラフ-3になります。インピーダンスは、巻数比の二乗に比例するので75Ωの抵抗がトランスを入れることで4倍の300Ωに見えるようになります。測定されたインピーダンスから、VSWRの値も計算して合わせて載せてあります。

このようにトランスを使用すると、非常に広い範囲でインピーダンス変換が可能になり、高周波回路で必要なインピーダンス・マッチングを行うことができます。

高周波回路は面白い

よく言われる「太く、短く」＋インピーダンス整合に気をつけることが、ポイントの一つだと思います。

他にも、高周波の世界では、上の例のように回路記号上は同じでも接続を変えることで特性が変わることもあるし、物理的に完全に対象形でない部品の場合は、取り付け方向が変わることで特性に変化が生じることもあります。

しかし、最近では高周波用のシミュレータ・ソフトの性能が上がって、残留インダクタンスや浮遊容量を考慮することで、実際の回路を組まなくても性能評価が現実に近いレベルで可能になったようです。

それでも、高周波回路では実際に回路を組み上げて動作確認すると、予想外の結果が出ることも数多くあります。

高周波用部品においても同じ事が言える訳ですが、それだけに面白みの残っている分野（仕事）だと思います。

今回、この文章作成のために久しぶりに高周波の測定をしてみて感じましたが、1GHz位までだったら比較的問題は少ないのですが、2GHzを越えるとシッカリした方法で測定しないと値が怪しくなるのが良く分かりました。やはり、高周波（超高周波？）は難しい（面白い）ですね。
