D級アンプ用インダクタ(SMD) DBL8087H
特長
- 2in1構造による省スペース化を実現
- 最適設計により、高音質・低歪を実現
- 平角線使用により小型化を実現(無酸素銅線対応)
- 小型サイズ、面実装タイプ、磁気シールド構造
- 大電流、低抵抗
- AEC-Q200対応
- 使用温度範囲:-40℃~+125℃(自己発熱を含む)
用途
- オーディオビジュアル テレビ&モニタ, ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ, カーナビゲーション
- 家電 ゲーム
- その他 各種電源
電気的特性
品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
---|---|---|---|---|---|
Max | Typical | ||||
DBL8087H-3R3M | 3.3 ± 20% | 18 | 15 | 7.2 | 3.9 |
DBL8087H-8R2M | 8.2 ± 20% | 36 | 26.5 | 4.7 | 2.9 |
DBL8087H-100M | 10 ± 20% | 40 | 28 | 4.3 | 2.7 |
DBL8087H-150M | 15 ± 20% | 54 | 42 | 3.6 | 2.3 |
DBL8087H-220M | 22 ± 20% | 90 | 69 | 3 | 1.8 |
- インダクタンス測定条件:100kHz,1V

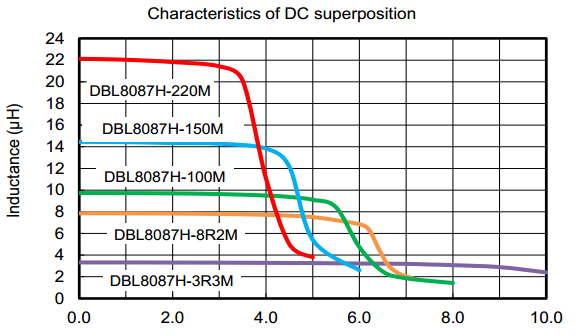

- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
