デジタルアンプ用インダクタ（面実装） DBL7280H NEW AEC-Q200 2 in 1

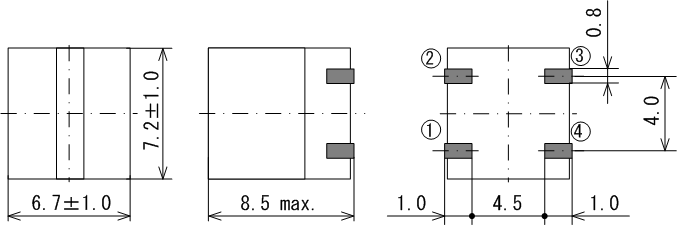

| 外形寸法 |
|
| 推奨ランドパターン |
|
| カタログ |
|
| 特性グラフ | |
| 一般仕様 | |
| テーピング仕様 | |
特長
- 2in1構造による省スペース化を実現
- 低ロス材および無酸素銅線(OFC)採用により、低歪・高音質を実現
- 平角線使用により小型化を実現
- 大電流、低抵抗
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル
- 車載
- 家電
- その他
テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ
カーオーディオ, カーナビゲーション
ゲーム
各種電源
電気的特性
| 品番 | インダクタンス (µH) |
直流抵抗 (mΩ) max. | 直流重畳 許容電流 (A) | 温度上昇 許容電流 (A) |
|---|---|---|---|---|
| DBL7280H-1R0M | 1 ± 20% | 10.5 | 12.2 | 5 |
| DBL7280H-3R3M | 3.3 ± 20% | 23 | 5.8 | 3.4 |
| DBL7280H-100M | 10 ± 20% | 62.5 | 3.1 | 2 |
特性グラフ

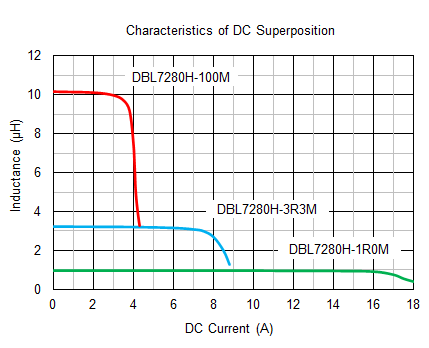

直流重畳電流特性
