デジタルアンプ用インダクタ(面実装)    DBK6568H

特長

  • デジタルアンプ(D級アンプ)のLPF用インダクタ
  • 高音質を重視する為に独自開発した磁性材料を使用
  • 無酸素銅線(OFC)採用により、高音質を実現
  • 磁気飽和特性に優れ温度に依存しない
  • 使用温度範囲:-40℃~+125℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • テレビ&モニタ, ミニコンポ、AVアンプ、業務用アンプ

  • 車載
  • カーオーディオ, カーナビゲーション

  • 家電
  • ゲーム

  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗(mΩ) Typical 直流重畳許容電流 (A) 温度上昇許容電流 (A)
DBK6568H-3R3N 3.3 ± 30% 24.3 14.8 4.3
DBK6568H-4R7M 4.7 ± 20% 28 12.2 4.1
DBK6568H-8R2N 8.2 ± 20% 57 9 2.8
DBK6568H-100M 10 ± 20% 90.4 8.4 2.3
DBK6568H-120M 12 ± 20% 94.5 8 2.2
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から20%となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値

特性グラフ

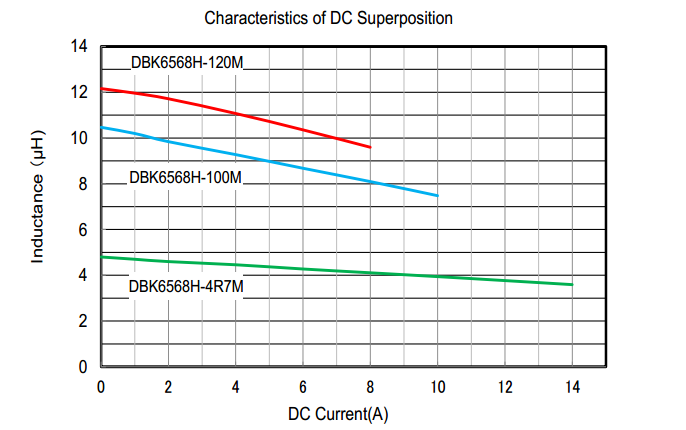

直流重畳電流特性
