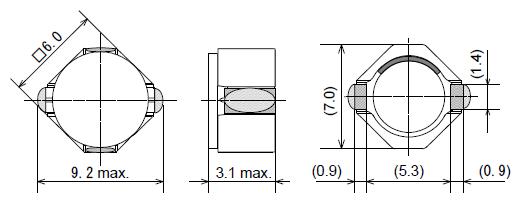

パワーインダクタ（SMD） HER6027
特長
- 大電流対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ポータブルオーディオ, カメラ
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| HER6027-R82N | 0.82 ± 30% | 0.007 | 7.2 | 6.7 |
| HER6027-1R3N | 1.3 ± 30% | 0.009 | 5.5 | 6.2 |
| HER6027-2R0N | 2 ± 30% | 0.012 | 5 | 5 |
| HER6027-3R0N | 3 ± 30% | 0.016 | 3.5 | 3.5 |
| HER6027-3R9N | 3.9 ± 30% | 0.027 | 3.2 | 3.2 |
| HER6027-4R7N | 4.7 ± 30% | 0.032 | 2.8 | 2.8 |
| HER6027-6R2N | 6.2 ± 30% | 0.036 | 2.6 | 2.6 |
| HER6027-7R5N | 7.5 ± 30% | 0.046 | 2.3 | 2.3 |
| HER6027-9R1N | 9.1 ± 30% | 0.056 | 2 | 2 |
| HER6027-100M | 10 ± 20% | 0.067 | 1.9 | 1.9 |
| HER6027-120M | 12 ± 20% | 0.072 | 1.8 | 1.8 |
| HER6027-150M | 15 ± 20% | 0.08 | 1.7 | 1.7 |
| HER6027-180M | 18 ± 20% | 0.09 | 1.6 | 1.6 |
| HER6027-220M | 22 ± 20% | 0.1 | 1.5 | 1.5 |
| HER6027-270M | 27 ± 20% | 0.13 | 1.3 | 1.3 |
| HER6027-330M | 33 ± 20% | 0.16 | 1.1 | 1.1 |
| HER6027-390M | 39 ± 20% | 0.2 | 1 | 1 |
| HER6027-470M | 47 ± 20% | 0.24 | 0.9 | 0.9 |
| HER6027-560M | 56 ± 20% | 0.33 | 0.85 | 0.85 |
| HER6027-680M | 68 ± 20% | 0.37 | 0.75 | 0.75 |
| HER6027-820M | 82 ± 20% | 0.4 | 0.7 | 0.7 |
| HER6027-101M | 100 ± 20% | 0.46 | 0.65 | 0.65 |
| HER6027-121M | 120 ± 20% | 0.53 | 0.6 | 0.6 |
| HER6027-151M | 150 ± 20% | 0.67 | 0.5 | 0.5 |
| HER6027-181M | 180 ± 20% | 0.87 | 0.47 | 0.47 |
| HER6027-221M | 220 ± 20% | 1.11 | 0.45 | 0.45 |
| HER6027-271M | 270 ± 20% | 1.46 | 0.4 | 0.38 |
| HER6027-331M | 330 ± 20% | 1.67 | 0.37 | 0.37 |
| HER6027-391M | 390 ± 20% | 1.85 | 0.35 | 0.35 |
| HER6027-471M | 470 ± 20% | 2.05 | 0.3 | 0.3 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

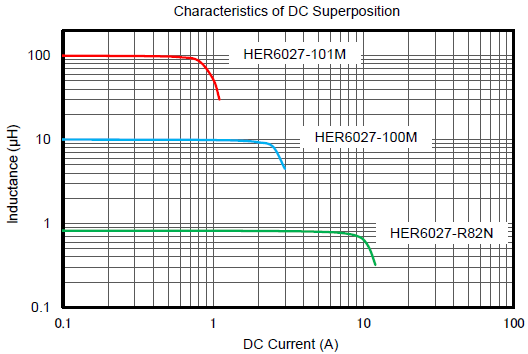

直流重畳電流特性

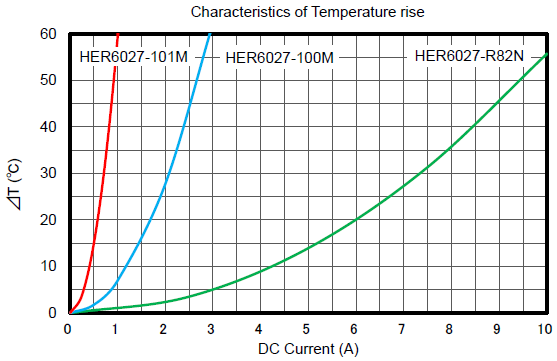

温度上昇特性
