パワーインダクタ（SMD） 7E06NA
特長
- 閉磁路タイプ面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 直流抵抗を低くした仕様
用途
- オーディオビジュアル テレビ＆モニタ, カメラ, レコーダー
- 車載 アンテナ
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E06NA-1R2N | 1.2 ± 30% | 0.0084 | 3.4 | 5.6 |
| 7E06NA-1R5N | 1.5 ± 30% | 0.011 | 2.8 | 5.1 |
| 7E06NA-2R2N | 2.2 ± 30% | 0.013 | 2.5 | 4.7 |
| 7E06NA-3R3N | 3.3 ± 30% | 0.016 | 2.1 | 4.2 |
| 7E06NA-3R9N | 3.9 ± 30% | 0.02 | 1.9 | 3.7 |
| 7E06NA-4R7N | 4.7 ± 30% | 0.023 | 1.7 | 3.4 |
| 7E06NA-5R6N | 5.6 ± 30% | 0.028 | 1.6 | 3.1 |
| 7E06NA-6R8N | 6.8 ± 30% | 0.032 | 1.5 | 2.9 |
| 7E06NA-8R2N | 8.2 ± 30% | 0.039 | 1.4 | 2.6 |
| 7E06NA-100M | 10 ± 20% | 0.041 | 1.3 | 2.5 |
| 7E06NA-120M | 12 ± 20% | 0.05 | 1.2 | 2.3 |
| 7E06NA-150M | 15 ± 20% | 0.067 | 1 | 1.9 |
| 7E06NA-180M | 18 ± 20% | 0.082 | 0.94 | 1.7 |
| 7E06NA-220M | 22 ± 20% | 0.094 | 0.85 | 1.5 |
| 7E06NA-270M | 27 ± 20% | 0.11 | 0.8 | 1.4 |
| 7E06NA-330M | 33 ± 20% | 0.15 | 0.7 | 1.2 |
| 7E06NA-390M | 39 ± 20% | 0.17 | 0.65 | 1.1 |
| 7E06NA-470M | 47 ± 20% | 0.21 | 0.56 | 1 |
| 7E06NA-560M | 56 ± 20% | 0.24 | 0.53 | 0.95 |
| 7E06NA-680M | 68 ± 20% | 0.27 | 0.5 | 0.9 |
| 7E06NA-820M | 82 ± 20% | 0.37 | 0.44 | 0.75 |
| 7E06NA-101M | 100 ± 20% | 0.46 | 0.4 | 0.7 |
| 7E06NA-121M | 120 ± 20% | 0.51 | 0.37 | 0.66 |
| 7E06NA-151M | 150 ± 20% | 0.65 | 0.33 | 0.57 |
| 7E06NA-181M | 180 ± 20% | 0.92 | 0.3 | 0.46 |
| 7E06NA-221M | 220 ± 20% | 1.05 | 0.26 | 0.44 |
| 7E06NA-271M | 270 ± 20% | 1.18 | 0.24 | 0.42 |
| 7E06NA-331M | 330 ± 20% | 1.73 | 0.22 | 0.35 |
| 7E06NA-391M | 390 ± 20% | 1.9 | 0.2 | 0.33 |
| 7E06NA-471M | 470 ± 20% | 2.23 | 0.17 | 0.31 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が25℃となる電流値
電流特性グラフ

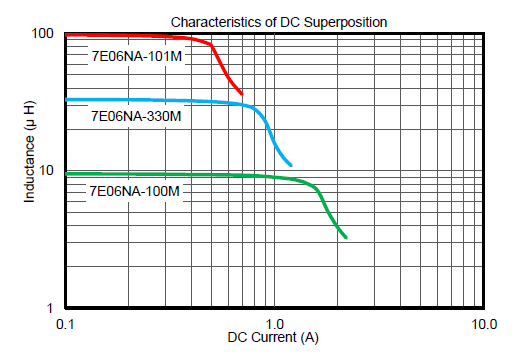

直流重畳電流特性
温度上昇特性
