パワーインダクタ(SMD) HER5027
特長
- 大電流対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 使用温度範囲:-40℃~+125℃(自己発熱を含む)
用途
- オーディオビジュアル テレビ&モニタ, ポータブルオーディオ, カメラ
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
---|---|---|---|---|
HER5027-1R0N | 1 ± 30% | 0.009 | 5.5 | 5.3 |
HER5027-1R5N | 1.5 ± 30% | 0.012 | 4.5 | 4.75 |
HER5027-2R0N | 2 ± 30% | 0.016 | 3.85 | 3.65 |
HER5027-3R0N | 3 ± 30% | 0.021 | 3.35 | 3.4 |
HER5027-3R6N | 3.6 ± 30% | 0.029 | 2.85 | 2.82 |
HER5027-4R3N | 4.3 ± 30% | 0.038 | 2.7 | 2.45 |
HER5027-5R6N | 5.6 ± 30% | 0.045 | 2.45 | 2.25 |
HER5027-6R2N | 6.2 ± 30% | 0.063 | 2.15 | 1.9 |
HER5027-7R5N | 7.5 ± 30% | 0.075 | 2 | 1.7 |
HER5027-100M | 10 ± 20% | 0.091 | 1.7 | 1.55 |
HER5027-120M | 12 ± 20% | 0.098 | 1.6 | 1.45 |
HER5027-150M | 15 ± 20% | 0.12 | 1.4 | 1.3 |
HER5027-180M | 18 ± 20% | 0.13 | 1.3 | 1.25 |
HER5027-220M | 22 ± 20% | 0.15 | 1.15 | 1.15 |
HER5027-270M | 27 ± 20% | 0.19 | 1.05 | 1 |
HER5027-330M | 33 ± 20% | 0.23 | 1 | 0.95 |
HER5027-390M | 39 ± 20% | 0.3 | 0.9 | 0.8 |
HER5027-470M | 47 ± 20% | 0.39 | 0.8 | 0.7 |
HER5027-560M | 56 ± 20% | 0.47 | 0.7 | 0.63 |
HER5027-680M | 68 ± 20% | 0.59 | 0.65 | 0.56 |
HER5027-820M | 82 ± 20% | 0.67 | 0.6 | 0.52 |
HER5027-101M | 100 ± 20% | 0.75 | 0.55 | 0.49 |
HER5027-121M | 120 ± 20% | 0.84 | 0.45 | 0.46 |
HER5027-151M | 150 ± 20% | 1.12 | 0.4 | 0.39 |
HER5027-181M | 180 ± 20% | 1.26 | 0.35 | 0.37 |
- インダクタンス測定条件:100kHz,1V(<10μH)、1kHz,1V(≧10μH)

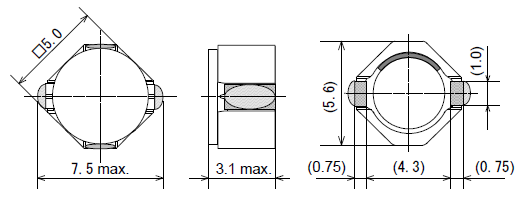

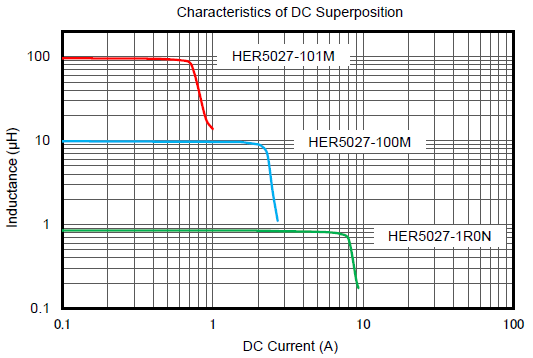

- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値

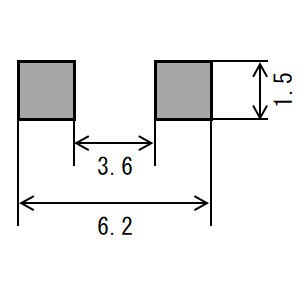

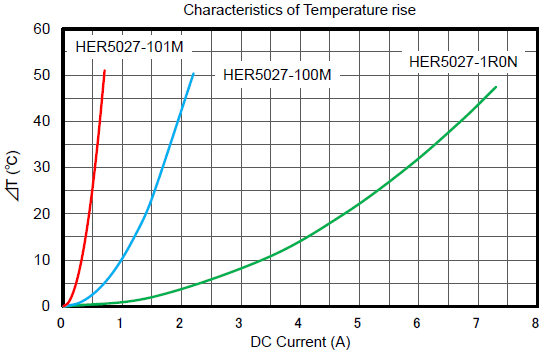

- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
