製品詳細

パワーインダクタ(面実装)    HER7052 NEW お問い合わせ

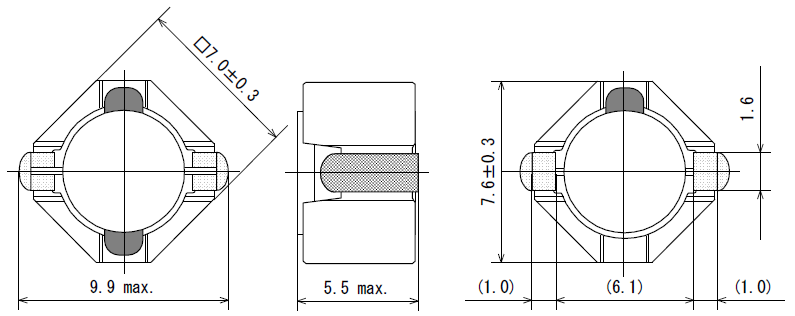

外形寸法

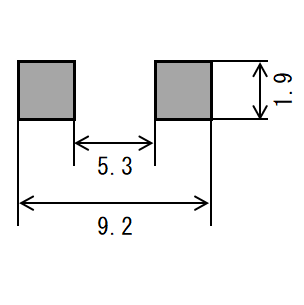

推奨ランドパターン
カタログ
一般仕様
テーピング仕様

特長

  • 大電流対応
  • 閉磁路タイプの面実装パワーインダクタ
  • 電源用のチョークコイルとして最適
  • 使用温度範囲:-40℃~+125℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ, ポータブルオーディオ, カメラ

  • PC周辺機器
  • PC, プリンタ

  • その他
  • 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機

電気的特性

品番 インダクタンス (µH) 直流抵抗 ± 30% (Ω) 直流重畳
許容電流 (A)
温度上昇
許容電流 (A)
Typical Spec Typical Spec
HER7052-3R3N 3.3 ± 30% 0.031 6.7 7.7 2.6 3.5
HER7052-4R7N 4.7 ± 30% 0.037 6.2 7 2.4 3.3
HER7052-8R2N 8.2 ± 30% 0.049 4.2 5.7 2.1 3
HER7052-100M 10 ± 20% 0.056 3.8 4.9 2 2.7
HER7052-150M 15 ± 20% 0.085 3.3 4.2 1.5 2.1
HER7052-220M 22 ± 20% 0.14 2.8 3.3 1.2 1.6
HER7052-330M 33 ± 20% 0.26 2.3 2.7 0.84 1.1
HER7052-470M 47 ± 20% 0.38 1.9 2.6 0.65 0.89

特性グラフ

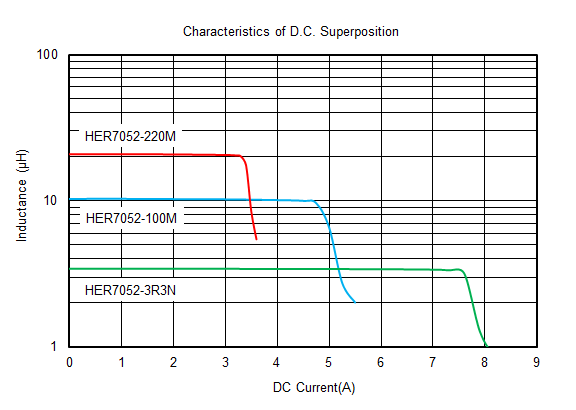

直流重畳電流特性

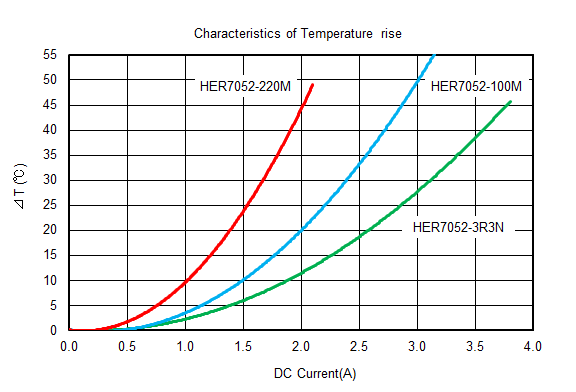

温度上昇特性
