メタルコンポジットパワーインダクタ XRK1365B
特長
- 金属磁性材料を使用し小型化と大電流化を実現
- ギャップレス一体構造で低唸り
- 環境温度によって直流重畳特性の変化が少ない
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
- 日清紡マイクロデバイス社NC2780シリーズ 認定部品
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー

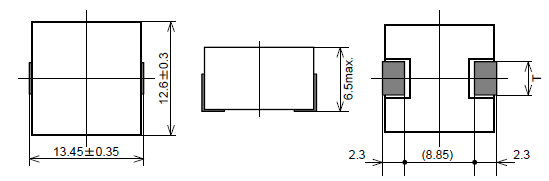

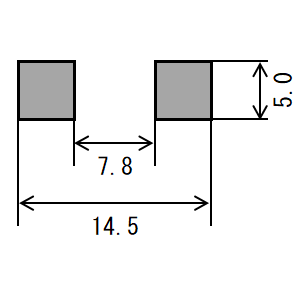

電気的特性
| 品番 | インダクタンス (µH) |
直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| XRK1365B-R22M | 0.22 ± 20% | 0.6 | 0.46 | 100 | 44 |
| XRK1365B-R33M | 0.33 ± 20% | 0.69 | 0.58 | 70 | 42 |
| XRK1365B-R47M | 0.47 ± 20% | 0.87 | 0.73 | 56 | 37 |
| XRK1365B-R68M | 0.68 ± 20% | 1.48 | 1.28 | 46 | 29 |
| XRK1365B-1R0M | 1 ± 20% | 1.75 | 1.49 | 34 | 26 |
| XRK1365B-1R2M | 1.2 ± 20% | 2.1 | 1.78 | 30 | 22.5 |
| XRK1365B-1R5M | 1.5 ± 20% | 2.4 | 2.04 | 25 | 21 |
| XRK1365B-1R8M | 1.8 ± 20% | 2.94 | 2.55 | 24 | 19 |
| XRK1365B-2R2M | 2.2 ± 20% | 3.1 | 2.62 | 23 | 18.5 |
| XRK1365B-3R3M | 3.3 ± 20% | 4.1 | 3.55 | 18 | 16.5 |
| XRK1365B-4R7M | 4.7 ± 20% | 7.25 | 6.25 | 20 | 13 |
| XRK1365B-5R6M | 5.6 ± 20% | 8.3 | 7.21 | 18 | 12 |
| XRK1365B-6R8M | 6.8 ± 20% | 11.5 | 9.5 | 15 | 10 |
| XRK1365B-7R8M | 7.8 ± 20% | 11.78 | 10.25 | 16 | 10 |
| XRK1365B-8R2M | 8.2 ± 20% | 11.85 | 10.3 | 14 | 10 |
| XRK1365B-100M | 10 ± 20% | 17.2 | 15 | 13.5 | 8.3 |
| XRK1365B-120M | 12 ± 20% | 18.9 | 16.41 | 12.5 | 8 |
| XRK1365B-150M | 15 ± 20% | 23.4 | 20.3 | 11 | 7 |
| XRK1365B-220M | 22 ± 20% | 33.1 | 28.8 | 8 | 6 |
| XRK1365B-330M | 33 ± 20% | 45 | 40.8 | 7.5 | 5 |
| XRK1365B-560M | 56 ± 20% | 65 | 55 | 4.3 | 4 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から20%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が30℃となる電流値
