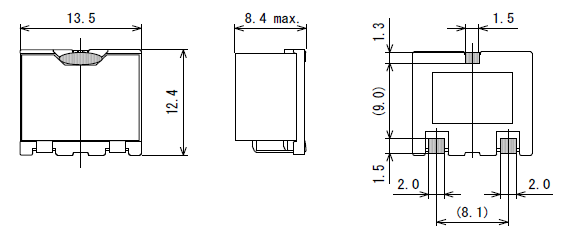

高信頼性パワーインダクタ CBH1380HA
特長
- 大電流、低抵抗
- 平角線使用により小型化を実現

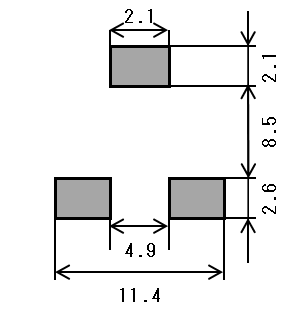

- ３端子構造により耐振動性、耐衝撃性が向上
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| CBH1380HA-8R3M | 8.3 ± 20% | 12 | 9.5 | 11 | 5.3 |
| CBH1380HA-100M | 10 ± 20% | 13.8 | 11.5 | 10.5 | 5.1 |
| CBH1380HA-180M | 18 ± 20% | 32.4 | 27 | 7.5 | 3.9 |
| CBH1380HA-220M | 22 ± 20% | 36.3 | 30.3 | 7 | 3.6 |
| CBH1380HA-260M | 26 ± 20% | 42 | 32.3 | 6 | 3.2 |
| CBH1380HA-330M | 33 ± 20% | 48 | 36.9 | 5.5 | 2.8 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

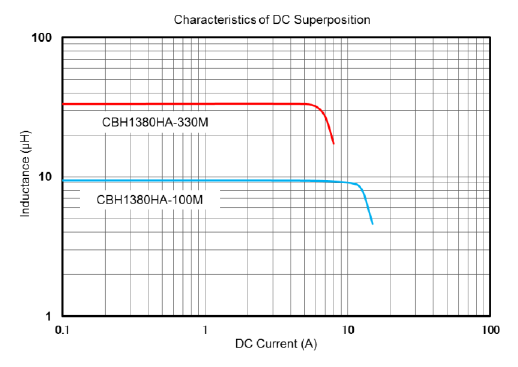

直流重畳電流特性

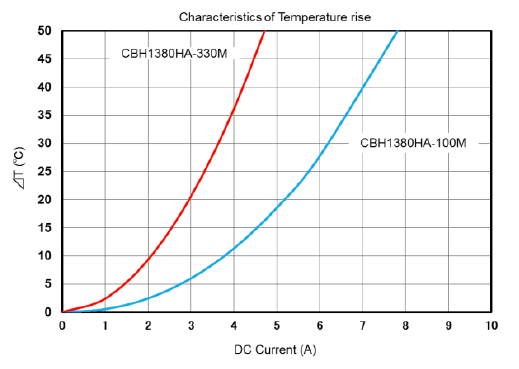

温度上昇特性
