メタルコンポジットパワーインダクタ XRK1770B
特長
- 金属磁性材料を使用し大電流化を実現
- ギャップレス一体構造で低唸り
- 環境温度によって直流重畳特性の変化が少ない
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー

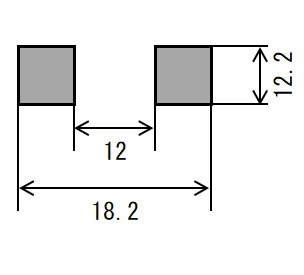

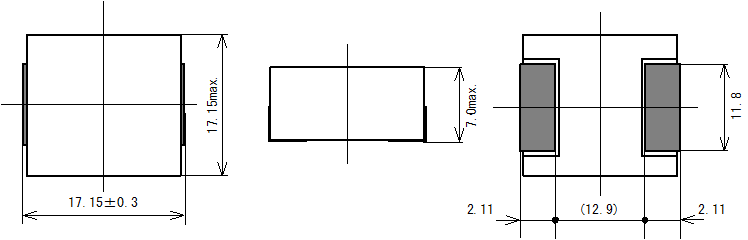

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| XRK1770B-R68M | 0.68 ± 20% | 1.3 | 1.2 | 57 | 27 |
| XRK1770B-1R0M | 1 ± 20% | 1.5 | 1.2 | 42 | 28 |
| XRK1770B-1R5M | 1.5 ± 20% | 2.2 | 1.9 | 31 | 23 |
| XRK1770B-2R2M | 2.2 ± 20% | 2.4 | 2.3 | 26 | 22 |
| XRK1770B-3R3M | 3.3 ± 20% | 3.3 | 3 | 25 | 19.5 |
| XRK1770B-4R7M | 4.7 ± 20% | 4.7 | 4.1 | 22 | 17 |
| XRK1770B-6R8M | 6.8 ± 20% | 7.2 | 6.2 | 14.5 | 13.7 |
| XRK1770B-8R2M | 8.2 ± 20% | 8.7 | 8 | 15 | 12.5 |
| XRK1770B-100M | 10 ± 20% | 10 | 8.9 | 13.5 | 11 |
| XRK1770B-150M | 15 ± 20% | 15.5 | 12.6 | 12 | 9.4 |
| XRK1770B-220M | 22 ± 20% | 22.2 | 21 | 9.2 | 7.3 |
| XRK1770B-330M | 33 ± 20% | 37 | 34.8 | 7.7 | 6.2 |
| XRK1770B-470M | 47 ± 20% | 46 | 39.9 | 6.8 | 5.3 |
| XRK1770B-680M | 68 ± 20% | 60 | 55.5 | 5.4 | 4.4 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から20%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が30℃となる電流値
