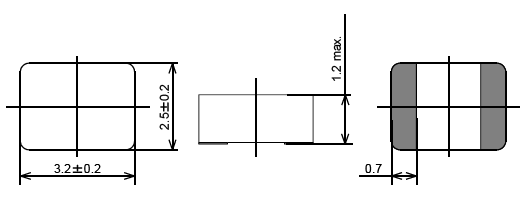

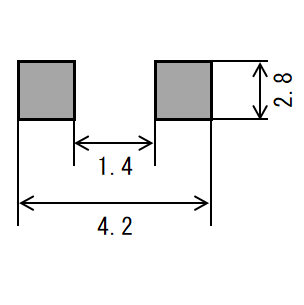

メタルコンポジットパワーインダクタ XRJ3225L
特長
- 金属磁性材料を使用し小型化と大電流化を実現
- 平角線を採用し、低抵抗・大電流仕様
- ギャップレス一体構造で低唸り
- 環境温度によって直流重畳特性の変化が少ない
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| XRJ3225L-R10M | 0.1 ± 20% | 8 | 7 | 12 | 7 |
| XRJ3225L-R15M | 0.15 ± 20% | 12 | 10 | 11.6 | 6.8 |
| XRJ3225L-R22M | 0.22 ± 20% | 15 | 12.5 | 10 | 6 |
| XRJ3225L-R33M | 0.33 ± 20% | 16 | 13 | 9.5 | 5.8 |
| XRJ3225L-R47M | 0.47 ± 20% | 22 | 18 | 8.2 | 5.1 |
| XRJ3225L-R68M | 0.68 ± 20% | 26 | 22 | 6.1 | 4.4 |
| XRJ3225L-1R0M | 1 ± 20% | 32 | 26 | 4.8 | 3.8 |
| XRJ3225L-1R5M | 1.5 ± 20% | 48 | 39 | 3.9 | 3.1 |
| XRJ3225L-2R2M | 2.2 ± 20% | 68 | 55 | 3.4 | 2.6 |
| XRJ3225L-3R3M | 3.3 ± 20% | 108 | 86 | 2.6 | 2.3 |
| XRJ3225L-4R7M | 4.7 ± 20% | 150 | 127 | 2.3 | 2 |
| XRJ3225L-6R8M | 6.8 ± 20% | 220 | 170 | 2 | 1.3 |
| XRJ3225L-100M | 10 ± 20% | 315 | 280 | 1.7 | 1.1 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
