メタルコンポジットパワーインダクタ XRJ0420

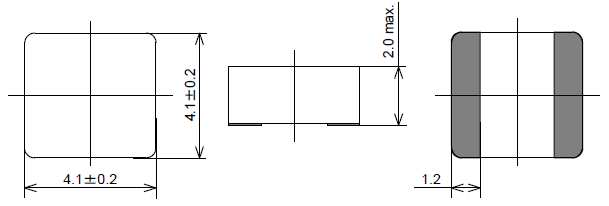

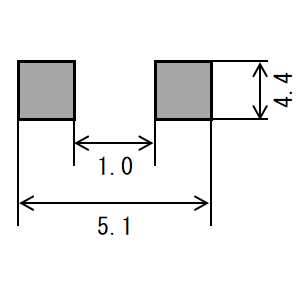

特長
- 金属磁性材料を使用し小型化と大電流化を実現
- 平角線を採用し、低抵抗・大電流仕様
- ギャップレス一体構造で低唸り
- 環境温度によって直流重畳特性の変化が少ない
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
- 耐電圧：40V
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス (µH) |
直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| XRJ0420-R08M | 0.08 ± 20% | 1.6 | 1.3 | 30 | 22 |
| XRJ0420-R12M | 0.12 ± 20% | 1.6 | 1.3 | 24 | 22 |
| XRJ0420-R24M | 0.24 ± 20% | 2.7 | 2.35 | 17 | 20 |
| XRJ0420-R33M | 0.33 ± 20% | 3.85 | 3.2 | 11.5 | 17.5 |
| XRJ0420-R47M | 0.47 ± 20% | 5.1 | 4.1 | 13.5 | 16 |
| XRJ0420-R56M | 0.56 ± 20% | 6.3 | 5.5 | 11 | 14 |
| XRJ0420-R68M | 0.68 ± 20% | 7.2 | 6.2 | 10 | 12.5 |
| XRJ0420-1R0M | 1 ± 20% | 9 | 7.5 | 9 | 11.5 |
| XRJ0420-1R2M | 1.2 ± 20% | 11 | 9 | 7.5 | 11.2 |
| XRJ0420-1R5M | 1.5 ± 20% | 14.5 | 12.3 | 7.5 | 10 |
| XRJ0420-2R2M | 2.2 ± 20% | 21 | 17.5 | 6.5 | 8 |
| XRJ0420-3R3M | 3.3 ± 20% | 34.5 | 30 | 5.5 | 6.5 |
| XRJ0420-4R7M | 4.7 ± 20% | 52 | 45 | 4 | 5.5 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
