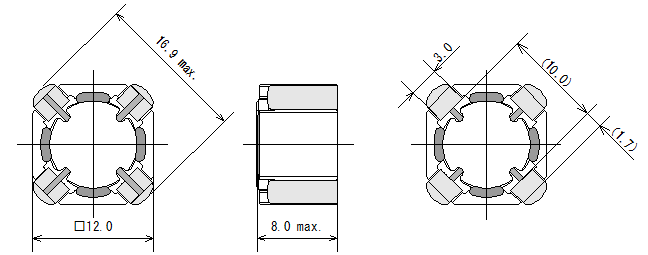

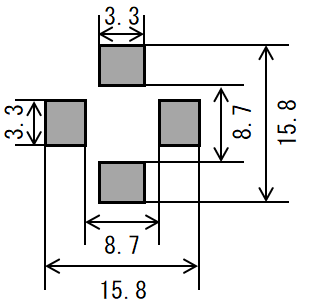

SEPI/ZETA用結合インダクタ SQR1277CA
特長
- 2in1構造の小型・高効率のSEPICやZETAコンバータなどに対応
- 閉磁路構造、大電流仕様
- 4端子構造により耐振動性、耐衝撃性が向上
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) max. | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| ④-③ | ①-② | One winding | Series connection | |||
| SQR1277CA-2R2A | 2.2 ± 35% | 0.017 | 0.017 | 13.6 | 4.2 | 3.35 |
| SQR1277CA-3R0A | 3 ± 35% | 0.021 | 0.021 | 11.2 | 3.85 | 3.1 |
| SQR1277CA-3R9A | 3.9 ± 35% | 0.023 | 0.018 | 9.15 | 3.75 | 2.95 |
| SQR1277CA-5R1A | 5.1 ± 35% | 0.027 | 0.021 | 8.35 | 3.4 | 2.75 |
| SQR1277CA-6R8A | 6.8 ± 35% | 0.035 | 0.027 | 7.45 | 3.05 | 2.4 |
| SQR1277CA-8R2N | 8.2 ± 30% | 0.039 | 0.03 | 7 | 2.9 | 2.25 |
| SQR1277CA-100M | 10 ± 20% | 0.044 | 0.034 | 6.35 | 2.75 | 2.2 |
| SQR1277CA-120M | 12 ± 20% | 0.052 | 0.04 | 5.85 | 2.45 | 1.95 |
| SQR1277CA-150M | 15 ± 20% | 0.071 | 0.054 | 5.15 | 2.15 | 1.7 |
| SQR1277CA-180M | 18 ± 20% | 0.083 | 0.064 | 4.8 | 2 | 1.55 |
| SQR1277CA-220M | 22 ± 20% | 0.11 | 0.08 | 4.35 | 1.75 | 1.35 |
| SQR1277CA-270M | 27 ± 20% | 0.12 | 0.091 | 3.85 | 1.6 | 1.25 |
| SQR1277CA-330M | 33 ± 20% | 0.14 | 0.11 | 3.35 | 1.55 | 1.15 |
| SQR1277CA-390M | 39 ± 20% | 0.18 | 0.14 | 3.05 | 1.35 | 1.03 |
| SQR1277CA-470M | 47 ± 20% | 0.2 | 0.15 | 2.9 | 1.3 | 0.98 |
| SQR1277CA-560M | 56 ± 20% | 0.25 | 0.19 | 2.7 | 1.15 | 0.87 |
| SQR1277CA-680M | 68 ± 20% | 0.3 | 0.23 | 2.35 | 1.05 | 0.79 |
| SQR1277CA-820M | 82 ± 20% | 0.035 | 0.27 | 2.1 | 0.96 | 0.72 |
| SQR1277CA-101M | 100 ± 20% | 0.42 | 0.33 | 1.95 | 0.88 | 0.66 |
| SQR1277CA-121M | 120 ± 20% | 0.51 | 0.39 | 1.8 | 0.8 | 0.6 |
| SQR1277CA-151M | 150 ± 20% | 0.63 | 0.49 | 1.55 | 0.72 | 0.53 |
| SQR1277CA-181M | 180 ± 20% | 0.75 | 0.58 | 1.45 | 0.68 | 0.49 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

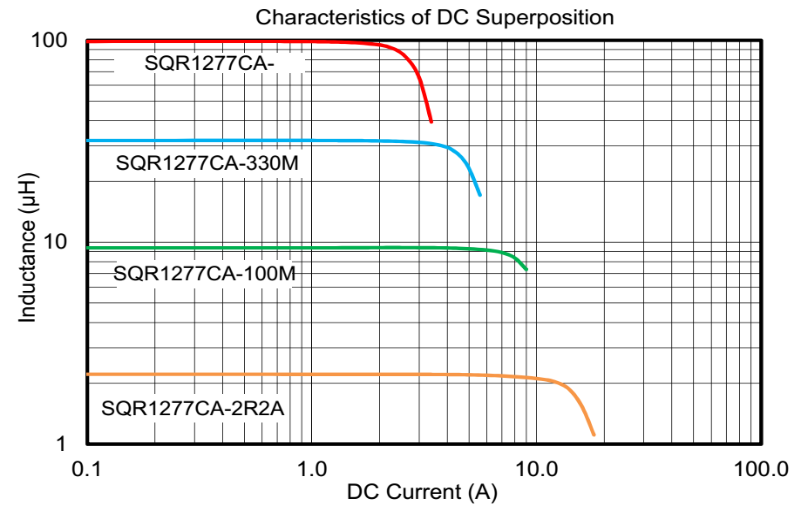

電流特性グラフ
直流抵抗特性

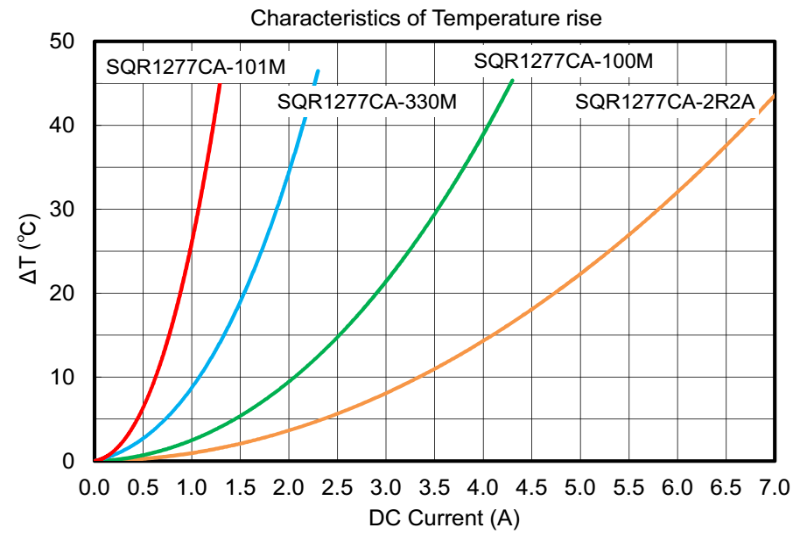

温度上昇特性
