SEPIC/ZETA用結合インダクタ SQR1257C

AEC-Q200 2 in 1 磁路

SQR1257C

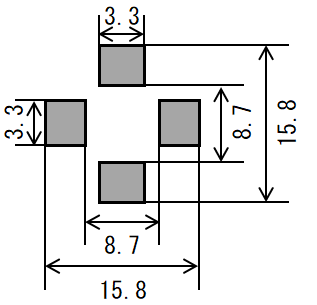

推奨ランドパターン

サンプル購入

chip1stop

製品情報

一般情報

picture_as_pdf 一般仕様

特長

2in1構造の小型・高効率のSEPICやZETAコンバータなどに対応
閉磁路構造、大電流仕様
4端子構造により耐振動性、耐衝撃性が向上
AEC-Q200対応
使用温度範囲：-40℃～+125℃（自己発熱を含む）

用途

オーディオビジュアル
車載
その他

電気的特性

品番	インダクタンス(µH)	直流抵抗 (Ω) ±30%		直流重畳許容電流 (A)	温度上昇許容電流 (A)
品番	インダクタンス(µH)	④-③	②-①	直流重畳許容電流 (A)	One winding	Series connection
SQR1257C-1R2N	1.2 ± 30%	0.008	0.009	15.4	5.4	3.8
SQR1257C-2R0N	2 ± 30%	0.01	0.011	12.1	4.9	3.5
SQR1257C-2R7N	2.7 ± 30%	0.012	0.014	10	4.4	3.2
SQR1257C-3R9N	3.9 ± 30%	0.016	0.019	8.55	3.9	2.75
SQR1257C-5R1N	5.1 ± 30%	0.02	0.023	7.5	3.35	2.5
SQR1257C-6R2N	6.2 ± 30%	0.023	0.027	6.6	3.1	2.4
SQR1257C-8R2N	8.2 ± 30%	0.029	0.035	5.8	2.75	2
SQR1257C-100M	10 ± 20%	0.036	0.042	5.35	2.55	1.8
SQR1257C-120M	12 ± 20%	0.046	0.054	4.95	2.2	1.6
SQR1257C-150M	15 ± 20%	0.054	0.064	4.15	2	1.45
SQR1257C-180M	18 ± 20%	0.065	0.077	3.75	1.8	1.35
SQR1257C-220M	22 ± 20%	0.085	0.1	3.4	1.6	1.2
SQR1257C-270M	27 ± 20%	0.09	0.11	3.25	1.5	1.1
SQR1257C-330M	33 ± 20%	0.12	0.14	2.8	1.4	1.05
SQR1257C-390M	39 ± 20%	0.14	0.16	2.6	1.25	0.91
SQR1257C-470M	47 ± 20%	0.16	0.19	2.35	1.15	0.83
SQR1257C-560M	56 ± 20%	0.19	0.23	2.2	1.05	0.77
SQR1257C-680M	68 ± 20%	0.24	0.28	1.9	0.92	0.69
SQR1257C-820M	82 ± 20%	0.27	0.33	1.8	0.85	0.64
SQR1257C-101M	100 ± 20%	0.34	0.41	1.55	0.75	0.55
SQR1257C-121M	120 ± 20%	0.42	0.51	1.45	0.68	0.51
SQR1257C-151M	150 ± 20%	0.52	0.63	1.35	0.61	0.46
SQR1257C-181M	180 ± 20%	0.65	0.79	1.25	0.54	0.42
SQR1257C-221M	220 ± 20%	0.84	1.01	1.05	0.47	0.36
SQR1257C-271M	270 ± 20%	1	1.2	1	0.43	0.33
SQR1257C-331M	330 ± 20%	1.1	1.35	0.9	0.4	0.3

インダクタンス測定条件:100kHz,1V
直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

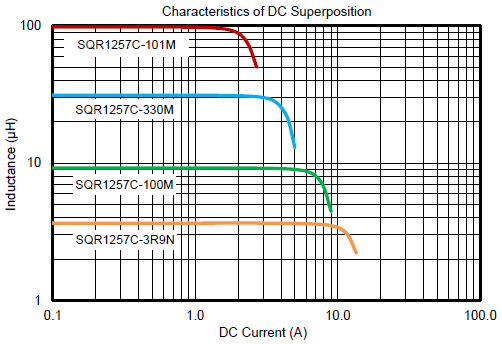

電流特性グラフ

直流抵抗特性

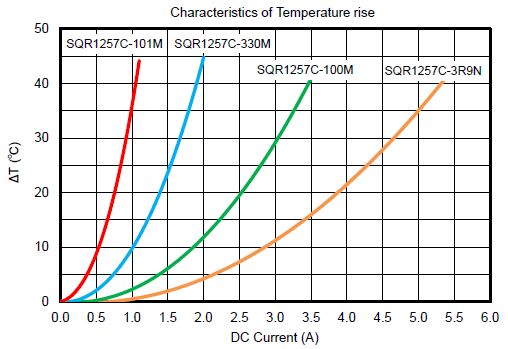

温度上昇特性
