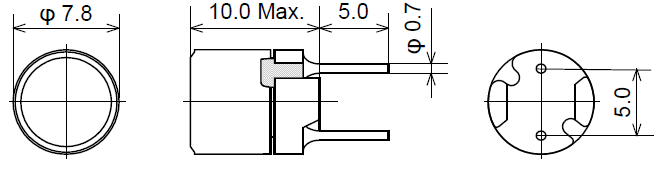

D級アンプ用インダクタ（リード型） RTP8010

磁路

RTP8010

製品情報

picture_as_pdf カタログ

一般情報

picture_as_pdf 一般仕様

特長

閉磁路タイプのインダクタ
電源用チョークコイルとして最適

用途

オーディオビジュアル
PC周辺機器
家電
その他

電気的特性

品番	インダクタンス(µH)	直流抵抗 (Ω)		直流重畳許容電流 (A)	温度上昇許容電流 (A)
品番	インダクタンス(µH)	Max	Typical	直流重畳許容電流 (A)	温度上昇許容電流 (A)
RTP8010-4R3N	4.3 ± 30%	0.022	0.016	5.7	3.1
RTP8010-5R1N	5.1 ± 30%	0.024	0.018	5.2	3
RTP8010-6R2N	6.2 ± 30%	0.029	0.022	4.8	2.8
RTP8010-8R2N	8.2 ± 30%	0.033	0.025	4.1	2.7
RTP8010-100M	10 ± 20%	0.036	0.027	3.8	2.6
RTP8010-120M	12 ± 20%	0.049	0.037	3.3	2.2
RTP8010-150M	15 ± 20%	0.055	0.042	3	2.1
RTP8010-180M	18 ± 20%	0.06	0.044	2.8	2
RTP8010-220M	22 ± 20%	0.069	0.052	2.6	1.9
RTP8010-270M	27 ± 20%	0.084	0.065	2.3	1.7
RTP8010-330M	33 ± 20%	0.11	0.086	2.1	1.5
RTP8010-390M	39 ± 20%	0.13	0.096	1.9	1.4
RTP8010-470M	47 ± 20%	0.14	0.107	1.8	1.3
RTP8010-560M	56 ± 20%	0.17	0.131	1.6	1.2
RTP8010-680M	68 ± 20%	0.21	0.163	1.5	1.1
RTP8010-820M	82 ± 20%	0.27	0.207	1.3	0.93
RTP8010-101M	100 ± 20%	0.35	0.264	1.2	0.82
RTP8010-121M	120 ± 20%	0.47	0.362	1.1	0.7
RTP8010-151M	150 ± 20%	0.57	0.453	0.99	0.67
RTP8010-181M	180 ± 20%	0.64	0.521	0.89	0.62
RTP8010-221M	220 ± 20%	0.73	0.561	0.82	0.57
RTP8010-271M	270 ± 20%	0.83	0.66	0.73	0.53
RTP8010-331M	330 ± 20%	0.94	0.748	0.68	0.5
RTP8010-391M	390 ± 20%	1.2	0.982	0.61	0.44
RTP8010-471M	470 ± 20%	1.5	1.2	0.56	0.39
RTP8010-561M	560 ± 20%	2	1.52	0.5	0.34
RTP8010-681M	680 ± 20%	2.3	1.76	0.47	0.31
RTP8010-821M	820 ± 20%	2.6	1.92	0.41	0.29
RTP8010-102M	1000 ± 20%	2.9	2.23	0.38	0.28

インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

電流特性グラフ

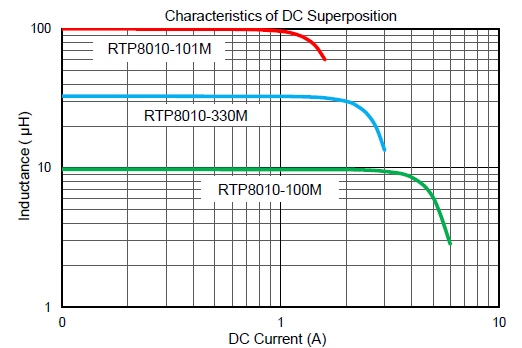

直流重畳電流特性

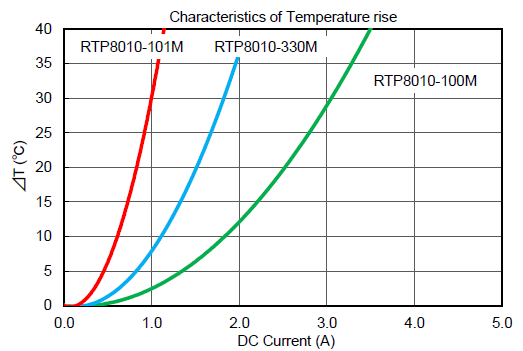

温度上昇特性
