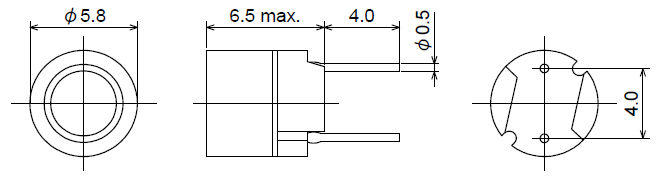

パワーインダクタ（リード型） 7306
特長
- 閉磁路タイプのインダクタ
- 電源用チョークコイルとして最適
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ, レコーダー
- PC周辺機器 プリンタ
- 家電 照明機器, LED照明, 白物家電
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7306-100M | 10 ± 20% | 0.075 | 0.055 | 1.05 | 1.45 |
| 7306-120K | 12 ± 10% | 0.083 | 0.062 | 0.85 | 1.4 |
| 7306-150K | 15 ± 10% | 0.093 | 0.067 | 0.8 | 1.3 |
| 7306-180K | 18 ± 10% | 0.1 | 0.73 | 0.75 | 1.25 |
| 7306-220K | 22 ± 10% | 0.12 | 0.088 | 0.65 | 1.2 |
| 7306-270K | 27 ± 10% | 0.16 | 0.122 | 0.6 | 1.1 |
| 7306-330K | 33 ± 10% | 0.19 | 0.137 | 0.57 | 1 |
| 7306-390K | 39 ± 10% | 0.2 | 0.149 | 0.53 | 0.9 |
| 7306-470K | 47 ± 10% | 0.27 | 0.197 | 0.45 | 0.8 |
| 7306-560K | 56 ± 10% | 0.3 | 0.226 | 0.4 | 0.75 |
| 7306-680K | 68 ± 10% | 0.34 | 0.254 | 0.37 | 0.7 |
| 7306-820K | 82 ± 10% | 0.46 | 0.342 | 0.34 | 0.6 |
| 7306-101K | 100 ± 10% | 0.52 | 0.386 | 0.3 | 0.55 |
| 7306-121K | 120 ± 10% | 0.58 | 0.432 | 0.27 | 0.51 |
| 7306-151K | 150 ± 10% | 0.8 | 0.601 | 0.25 | 0.44 |
| 7306-181K | 180 ± 10% | 0.89 | 0.665 | 0.23 | 0.42 |
| 7306-221K | 220 ± 10% | 1 | 0.756 | 0.19 | 0.39 |
| 7306-271K | 270 ± 10% | 1.5 | 1.08 | 0.18 | 0.33 |
| 7306-331K | 330 ± 10% | 1.7 | 1.23 | 0.17 | 0.31 |
| 7306-391K | 390 ± 10% | 1.8 | 1.35 | 0.15 | 0.28 |
| 7306-471K | 470 ± 10% | 2.7 | 2.02 | 0.14 | 0.24 |
| 7306-561K | 560 ± 10% | 3 | 2.23 | 0.13 | 0.22 |
| 7306-681K | 680 ± 10% | 3.4 | 2.49 | 0.12 | 0.21 |
| 7306-821K | 820 ± 10% | 4.5 | 3.38 | 0.11 | 0.18 |
| 7306-102K | 1000 ± 10% | 5.1 | 3.8 | 0.1 | 0.16 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が35℃以下となる電流値
電流特性グラフ

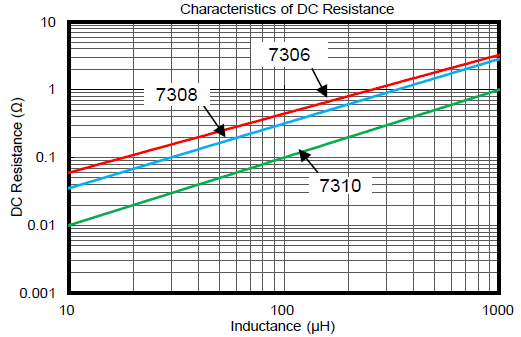

直流抵抗特性

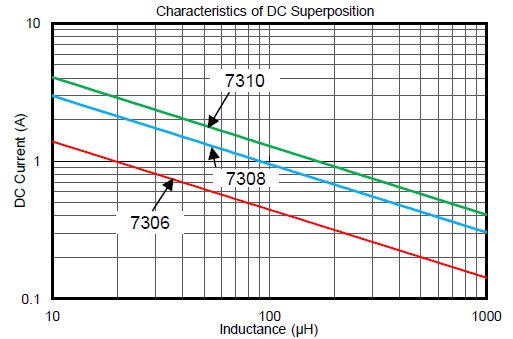

直流重畳電流特性
