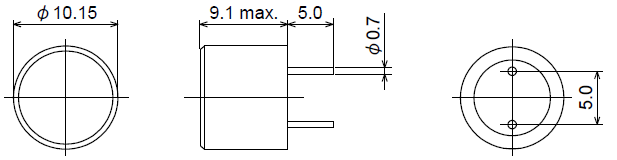

パワーインダクタ（リード型） 7310
特長
- 閉磁路タイプのインダクタ
- 電源用チョークコイルとして最適
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- PC周辺機器 プリンタ
- 家電 LED照明, 白物家電
- その他 各種電源, 産業機器, エネルギー
電気的特性
| 品番 | インダクタンス (µH) |
直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7310-100M | 10 ± 20% | 0.038 | 0.031 | 2.3 | 2.7 |
| 7310-120M | 12 ± 20% | 0.043 | 0.034 | 2.2 | 2.6 |
| 7310-150M | 15 ± 20% | 0.048 | 0.041 | 2.1 | 2.5 |
| 7310-180M | 18 ± 20% | 0.058 | 0.044 | 1.7 | 2.3 |
| 7310-220M | 22 ± 20% | 0.063 | 0.048 | 1.6 | 2.1 |
| 7310-270M | 27 ± 20% | 0.074 | 0.054 | 1.5 | 2 |
| 7310-330M | 33 ± 20% | 0.11 | 0.085 | 1.3 | 1.8 |
| 7310-390M | 39 ± 20% | 0.12 | 0.088 | 1.2 | 1.7 |
| 7310-470L | 47 ± 15% | 0.13 | 0.104 | 1.1 | 1.65 |
| 7310-560L | 56 ± 15% | 0.15 | 0.111 | 1 | 1.6 |
| 7310-680L | 68 ± 15% | 0.16 | 0.12 | 0.97 | 1.5 |
| 7310-820L | 82 ± 15% | 0.18 | 0.134 | 0.9 | 1.4 |
| 7310-101K | 100 ± 10% | 0.2 | 0.151 | 0.77 | 1.3 |
| 7310-121K | 120 ± 10% | 0.29 | 0.208 | 0.75 | 1.1 |
| 7310-151K | 150 ± 10% | 0.31 | 0.231 | 0.64 | 1 |
| 7310-181K | 180 ± 10% | 0.37 | 0.269 | 0.54 | 0.95 |
| 7310-221K | 220 ± 10% | 0.41 | 0.311 | 0.52 | 0.86 |
| 7310-271K | 270 ± 10% | 0.56 | 0.425 | 0.48 | 0.75 |
| 7310-331K | 330 ± 10% | 0.62 | 0.471 | 0.43 | 0.7 |
| 7310-391K | 390 ± 10% | 0.87 | 0.642 | 0.38 | 0.64 |
| 7310-471K | 470 ± 10% | 0.95 | 0.701 | 0.35 | 0.6 |
| 7310-561K | 560 ± 10% | 1.3 | 0.932 | 0.32 | 0.53 |
| 7310-681K | 680 ± 10% | 1.5 | 1.08 | 0.29 | 0.51 |
| 7310-821K | 820 ± 10% | 2 | 1.49 | 0.27 | 0.41 |
| 7310-102K | 1000 ± 10% | 2.2 | 1.64 | 0.25 | 0.39 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が35℃以下となる電流値
電流特性グラフ

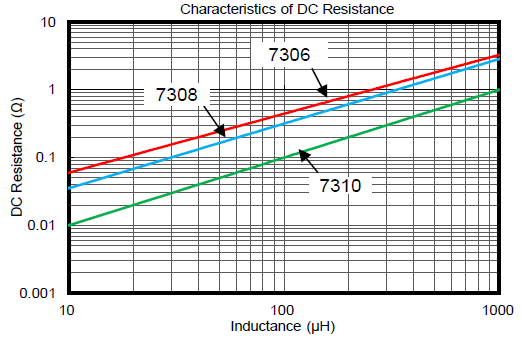

直流抵抗特性

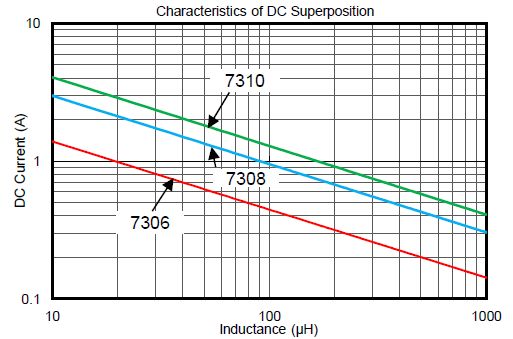

直流重畳電流特性
