パワーインダクタ（SMD） HER4027

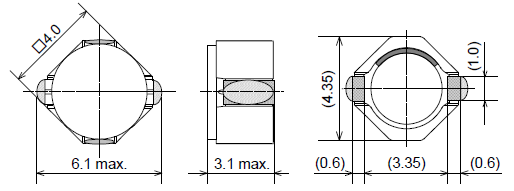

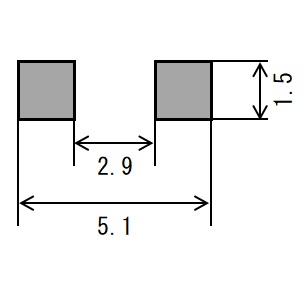

特長
- 大電流対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ポータブルオーディオ, カメラ
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| HER4027-1R0N | 1 ± 30% | 0.012 | 3.9 | 3.2 |
| HER4027-1R5N | 1.5 ± 30% | 0.015 | 3.4 | 2.95 |
| HER4027-1R8N | 1.8 ± 30% | 0.018 | 3 | 2.75 |
| HER4027-2R4N | 2.4 ± 30% | 0.023 | 2.5 | 2.45 |
| HER4027-3R6N | 3.6 ± 30% | 0.034 | 2.15 | 2 |
| HER4027-4R3N | 4.3 ± 30% | 0.04 | 2 | 1.85 |
| HER4027-5R1N | 5.1 ± 30% | 0.048 | 1.8 | 1.7 |
| HER4027-6R8N | 6.8 ± 30% | 0.063 | 1.55 | 1.45 |
| HER4027-8R2N | 8.2 ± 30% | 0.074 | 1.4 | 1.35 |
| HER4027-100M | 10 ± 20% | 0.086 | 1.3 | 1.2 |
| HER4027-120M | 12 ± 20% | 0.11 | 1.2 | 1.15 |
| HER4027-150M | 15 ± 20% | 0.13 | 1.05 | 1 |
| HER4027-180M | 18 ± 20% | 0.16 | 0.95 | 0.9 |
| HER4027-220M | 22 ± 20% | 0.21 | 0.9 | 0.82 |
| HER4027-270M | 27 ± 20% | 0.24 | 0.8 | 0.73 |
| HER4027-330M | 33 ± 20% | 0.3 | 0.7 | 0.64 |
| HER4027-390M | 39 ± 20% | 0.33 | 0.65 | 0.61 |
| HER4027-470M | 47 ± 20% | 0.42 | 0.6 | 0.52 |
| HER4027-560M | 56 ± 20% | 0.53 | 0.55 | 0.48 |
| HER4027-680M | 68 ± 20% | 0.61 | 0.5 | 0.44 |
| HER4027-820M | 82 ± 20% | 0.78 | 0.45 | 0.38 |
| HER4027-101M | 100 ± 20% | 0.88 | 0.4 | 0.36 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

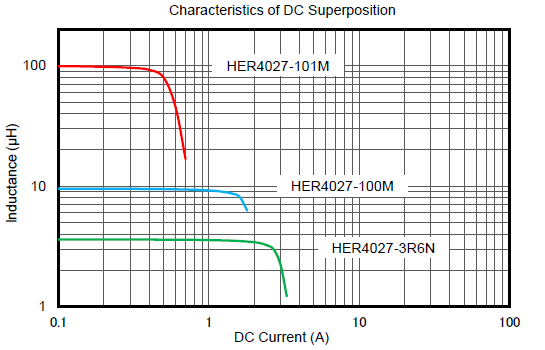

直流重畳電流特性

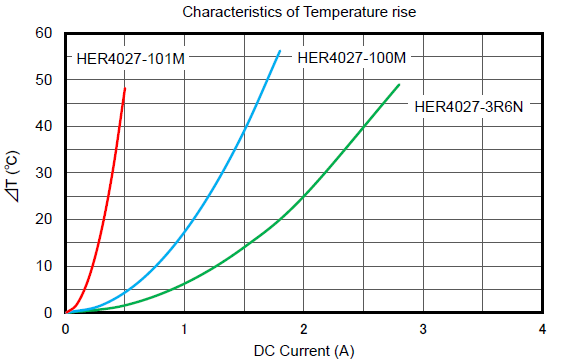

温度上昇特性
