パワーインダクタ（SMD） 7E04NA
特長
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 特性にあわせた3タイプを用意
- 直流抵抗を低くした仕様
用途
- オーディオビジュアル ポータブルオーディオ, カメラ
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機

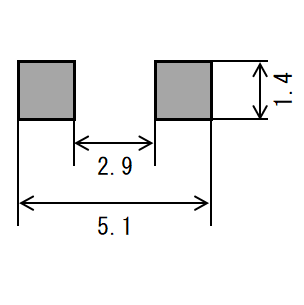

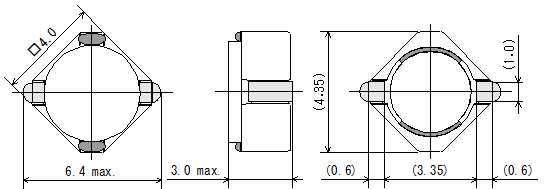

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E04NA-1R5N | 1.5 ± 30% | 0.014 | 2 | 3.6 |
| 7E04NA-1R8N | 1.8 ± 30% | 0.016 | 1.8 | 3.3 |
| 7E04NA-2R4N | 2.4 ± 30% | 0.019 | 1.5 | 3 |
| 7E04NA-3R6N | 3.6 ± 30% | 0.025 | 1.2 | 2.7 |
| 7E04NA-4R3N | 4.3 ± 30% | 0.029 | 1.1 | 2.5 |
| 7E04NA-5R1N | 5.1 ± 30% | 0.035 | 1 | 2.3 |
| 7E04NA-6R8N | 6.8 ± 30% | 0.048 | 0.9 | 1.9 |
| 7E04NA-7R5N | 7.5 ± 30% | 0.056 | 0.85 | 1.7 |
| 7E04NA-100M | 10 ± 20% | 0.072 | 0.75 | 1.5 |
| 7E04NA-120M | 12 ± 20% | 0.087 | 0.7 | 1.3 |
| 7E04NA-150M | 15 ± 20% | 0.11 | 0.6 | 1.2 |
| 7E04NA-180M | 18 ± 20% | 0.13 | 0.55 | 1.1 |
| 7E04NA-220M | 22 ± 20% | 0.15 | 0.5 | 1 |
| 7E04NA-270M | 27 ± 20% | 0.18 | 0.45 | 0.9 |
| 7E04NA-330M | 33 ± 20% | 0.23 | 0.4 | 0.8 |
| 7E04NA-390M | 39 ± 20% | 0.25 | 0.38 | 0.75 |
| 7E04NA-470M | 47 ± 20% | 0.33 | 0.34 | 0.65 |
| 7E04NA-560M | 56 ± 20% | 0.4 | 0.32 | 0.6 |
| 7E04NA-680M | 68 ± 20% | 0.45 | 0.3 | 0.55 |
| 7E04NA-820M | 82 ± 20% | 0.58 | 0.27 | 0.5 |
| 7E04NA-101M | 100 ± 20% | 0.65 | 0.24 | 0.45 |
| 7E04NA-121M | 120 ± 20% | 0.84 | 0.21 | 0.4 |
| 7E04NA-151M | 150 ± 20% | 0.97 | 0.19 | 0.35 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が25℃となる電流値
電流特性グラフ

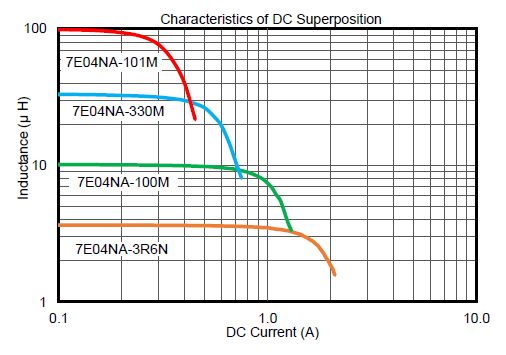

直流重畳電流特性

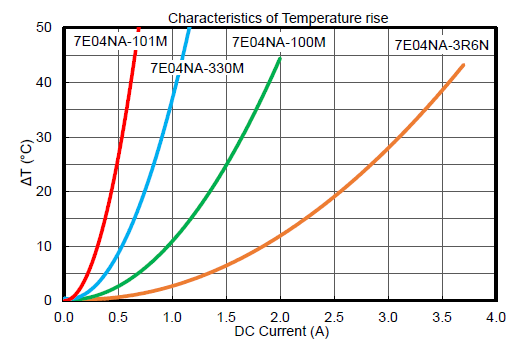

温度上昇特性
