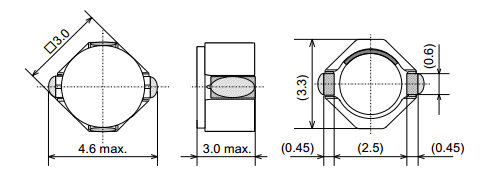

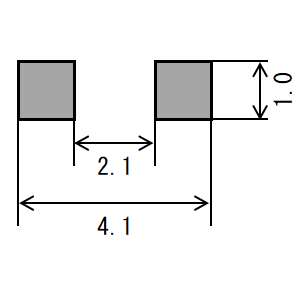

パワーインダクタ（SMD） HER3027
特長
- 大電流対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ポータブルオーディオ, カメラ
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| HER3027-1R0N | 1 ± 30% | 0.024 | 2.85 | 2.6 |
| HER3027-1R2N | 1.2 ± 30% | 0.028 | 2.45 | 2.45 |
| HER3027-1R8N | 1.8 ± 30% | 0.031 | 2.1 | 2.1 |
| HER3027-2R2N | 2.2 ± 30% | 0.037 | 2 | 2 |
| HER3027-2R7N | 2.7 ± 30% | 0.04 | 1.9 | 1.9 |
| HER3027-3R0N | 3 ± 30% | 0.045 | 1.7 | 1.7 |
| HER3027-3R9N | 3.9 ± 30% | 0.048 | 1.45 | 1.45 |
| HER3027-4R3N | 4.3 ± 30% | 0.052 | 1.35 | 1.35 |
| HER3027-4R7N | 4.7 ± 30% | 0.057 | 1.25 | 1.25 |
| HER3027-5R6N | 5.6 ± 30% | 0.069 | 1.15 | 1.15 |
| HER3027-6R8N | 6.8 ± 30% | 0.079 | 1.1 | 1.1 |
| HER3027-7R5N | 7.5 ± 30% | 0.12 | 1.05 | 1.05 |
| HER3027-8R2N | 8.2 ± 30% | 0.13 | 1 | 1 |
| HER3027-9R1N | 9.1 ± 30% | 0.14 | 0.95 | 0.95 |
| HER3027-100M | 10 ± 20% | 0.16 | 0.9 | 0.9 |
| HER3027-120M | 12 ± 20% | 0.21 | 0.85 | 0.8 |
| HER3027-150M | 15 ± 20% | 0.34 | 0.8 | 0.65 |
| HER3027-180M | 18 ± 20% | 0.38 | 0.7 | 0.6 |
| HER3027-220M | 22 ± 20% | 0.43 | 0.65 | 0.55 |
| HER3027-270M | 27 ± 20% | 0.48 | 0.55 | 0.53 |
| HER3027-330M | 33 ± 20% | 0.54 | 0.5 | 0.5 |
| HER3027-390M | 39 ± 20% | 0.6 | 0.45 | 0.45 |
| HER3027-470M | 47 ± 20% | 0.65 | 0.42 | 0.42 |
| HER3027-560M | 56 ± 20% | 0.7 | 0.39 | 0.39 |
| HER3027-680M | 68 ± 20% | 0.77 | 0.35 | 0.35 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

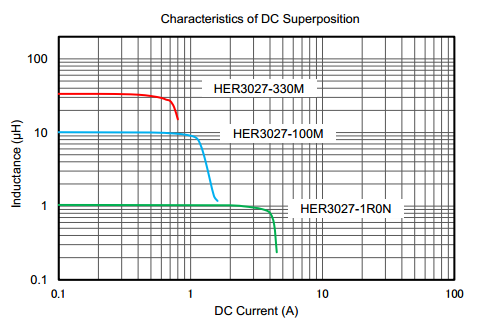

直流重畳電流特性

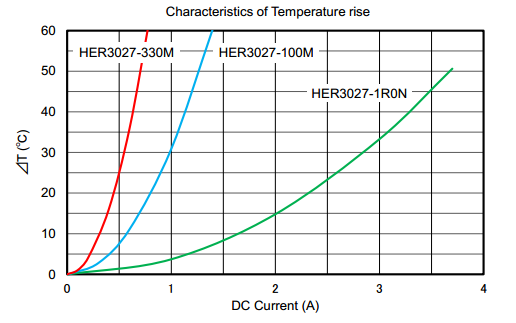

温度上昇特性
