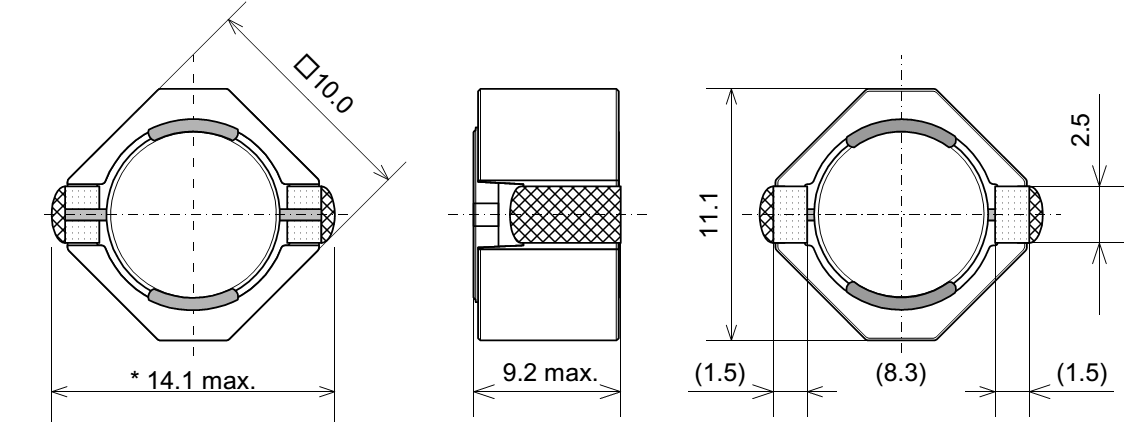

高信頼性パワーインダクタ（SMD） HER1090C
特長
- 小型、低背を実現した車載機器用パワーインダクタ
- ドラムコアとリングコアに異なる磁性材料を使い電流特性を向上
- *既存同サイズと比べて電流特性を約20％UP
- HER8080Cは、10mm角サイズのコイルと同特性を実現
- HER1090Cは、12mm角サイズのコイルと同特性を実現
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| HER1090C-1R1N | 1.1 ± 30% | 0.006 | 25.7 | 9.3 |
| HER1090C-1R8N | 1.8 ± 30% | 0.008 | 20.5 | 8.3 |
| HER1090C-2R7N | 2.7 ± 30% | 0.009 | 18.5 | 7.6 |
| HER1090C-3R3N | 3.3 ± 30% | 0.011 | 15.3 | 7 |
| HER1090C-4R7N | 4.7 ± 30% | 0.013 | 14.4 | 6.4 |
| HER1090C-5R6N | 5.6 ± 30% | 0.014 | 12.5 | 6.2 |
| HER1090C-6R8N | 6.8 ± 30% | 0.016 | 10.9 | 5.8 |
| HER1090C-8R2N | 8.2 ± 30% | 0.018 | 10.6 | 5.4 |
| HER1090C-100M | 10 ± 20% | 0.019 | 8.9 | 5.3 |
| HER1090C-150M | 15 ± 20% | 0.023 | 7.65 | 4.8 |
| HER1090C-220M | 22 ± 20% | 0.033 | 6.65 | 4 |
| HER1090C-330M | 33 ± 20% | 0.059 | 5.2 | 3 |
| HER1090C-470M | 47 ± 20% | 0.096 | 4.3 | 2.4 |
| HER1090C-680M | 68 ± 20% | 0.13 | 3.5 | 2.1 |
| HER1090C-820M | 82 ± 20% | 0.16 | 3.2 | 1.8 |
| HER1090C-101M | 100 ± 20% | 0.21 | 3 | 1.6 |
| HER1090C-151M | 150 ± 20% | 0.23 | 2.5 | 1.5 |
| HER1090C-221M | 220 ± 20% | 0.29 | 2.05 | 1.4 |
| HER1090C-331M | 330 ± 20% | 0.43 | 1.65 | 1.1 |
| HER1090C-471M | 470 ± 20% | 0.69 | 1.3 | 0.87 |
| HER1090C-681M | 680 ± 20% | 1.08 | 1.1 | 0.7 |
| HER1090C-102M | 1000 ± 20% | 1.36 | 0.95 | 0.62 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

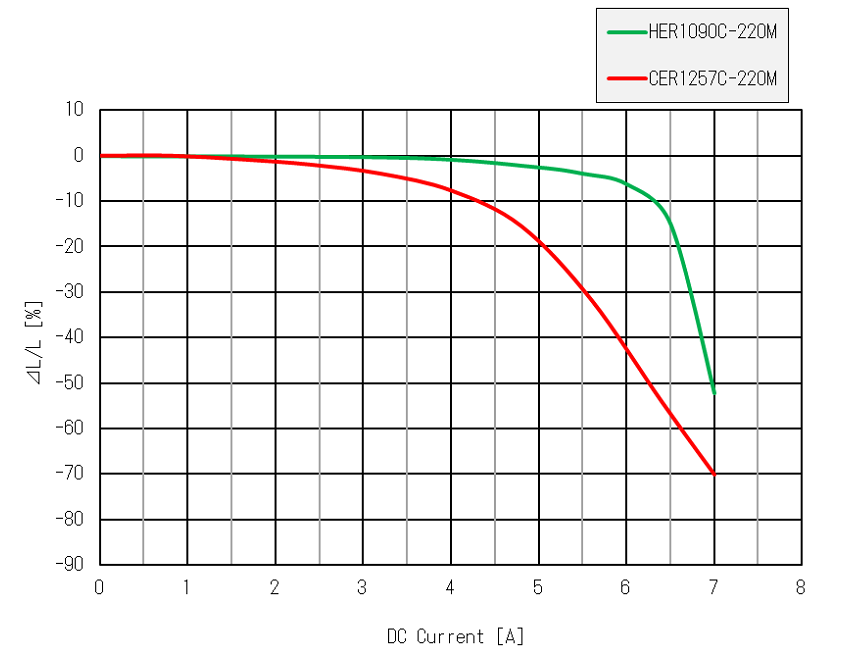

直流重畳電流特性

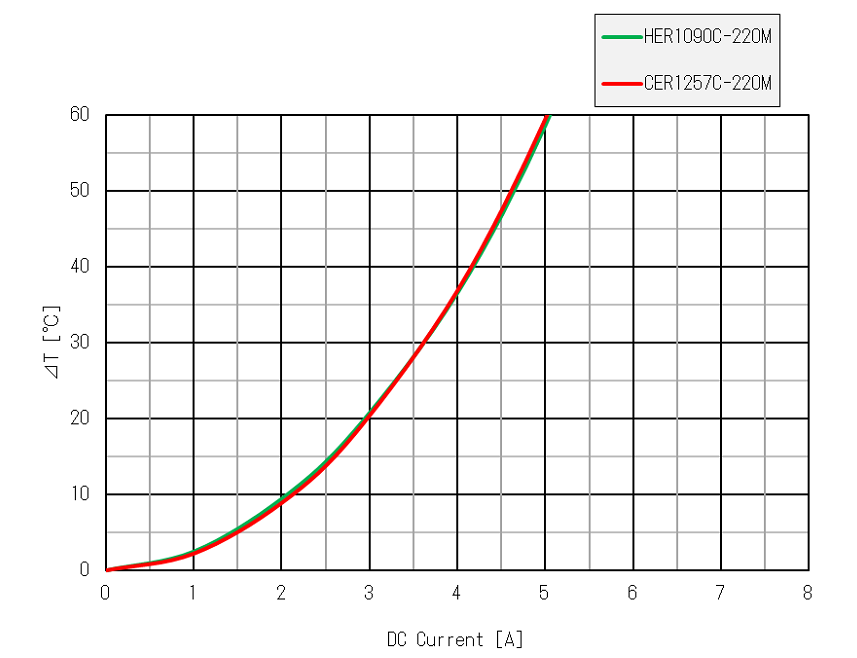

温度上昇特性
