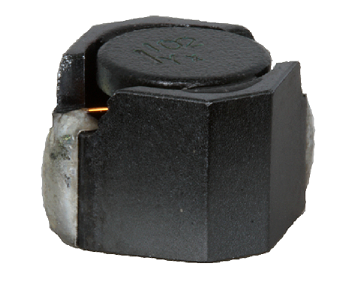

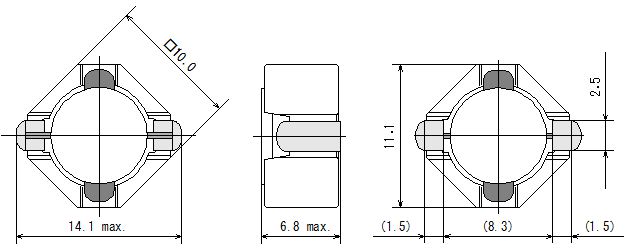

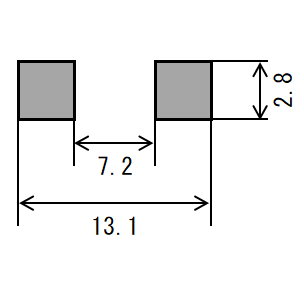

高信頼性パワーインダクタ（SMD） CER1065C
特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| CER1065C-1R0N | 1 ± 30% | 0.006 | 20.4 | 9.3 |
| CER1065C-1R5N | 1.5 ± 30% | 0.007 | 15.9 | 8.2 |
| CER1065C-2R2N | 2.2 ± 30% | 0.009 | 13.9 | 7.5 |
| CER1065C-3R3N | 3.3 ± 30% | 0.01 | 11.7 | 6.95 |
| CER1065C-4R3N | 4.3 ± 30% | 0.012 | 10.4 | 6.5 |
| CER1065C-5R1N | 5.1 ± 30% | 0.013 | 9.3 | 6.15 |
| CER1065C-6R2N | 6.2 ± 30% | 0.015 | 8.35 | 5.75 |
| CER1065C-7R5N | 7.5 ± 30% | 0.016 | 7.7 | 5.45 |
| CER1065C-100M | 10 ± 20% | 0.019 | 7 | 5.1 |
| CER1065C-120M | 12 ± 20% | 0.022 | 6.3 | 4.65 |
| CER1065C-150M | 15 ± 20% | 0.026 | 5.65 | 4.25 |
| CER1065C-180M | 18 ± 20% | 0.035 | 5.15 | 3.7 |
| CER1065C-220M | 22 ± 20% | 0.043 | 4.55 | 3.35 |
| CER1065C-270M | 27 ± 20% | 0.054 | 4.15 | 3 |
| CER1065C-330M | 33 ± 20% | 0.067 | 3.65 | 2.65 |
| CER1065C-390M | 39 ± 20% | 0.075 | 3.5 | 2.5 |
| CER1065C-470M | 47 ± 20% | 0.082 | 3.25 | 2.4 |
| CER1065C-560M | 56 ± 20% | 0.1 | 2.83 | 2.15 |
| CER1065C-680M | 68 ± 20% | 0.12 | 2.7 | 1.98 |
| CER1065C-820M | 82 ± 20% | 0.15 | 2.3 | 1.75 |
| CER1065C-101M | 100 ± 20% | 0.18 | 2.15 | 1.6 |
| CER1065C-121M | 120 ± 20% | 0.21 | 2.05 | 1.5 |
| CER1065C-151M | 150 ± 20% | 0.25 | 1.8 | 1.38 |
| CER1065C-181M | 180 ± 20% | 0.3 | 1.6 | 1.25 |
| CER1065C-221M | 220 ± 20% | 0.37 | 1.43 | 1.1 |
| CER1065C-271M | 270 ± 20% | 0.45 | 1.3 | 1 |
| CER1065C-331M | 330 ± 20% | 0.56 | 1.18 | 0.91 |
| CER1065C-391M | 390 ± 20% | 0.66 | 1.08 | 0.84 |
| CER1065C-471M | 470 ± 20% | 0.79 | 0.97 | 0.77 |
| CER1065C-561M | 560 ± 20% | 0.96 | 0.93 | 0.69 |
| CER1065C-681M | 680 ± 20% | 1.18 | 0.83 | 0.63 |
| CER1065C-821M | 820 ± 20% | 1.45 | 0.77 | 0.56 |
| CER1065C-102M | 1000 ± 20% | 1.61 | 0.7 | 0.53 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

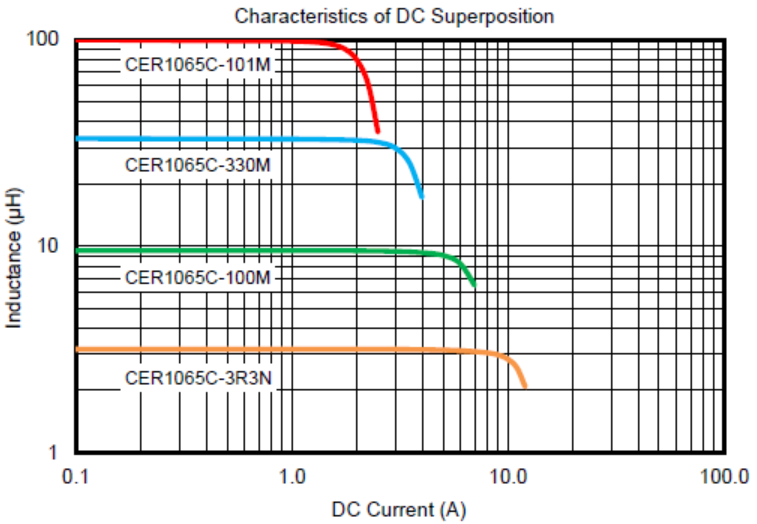

直流重畳電流特性

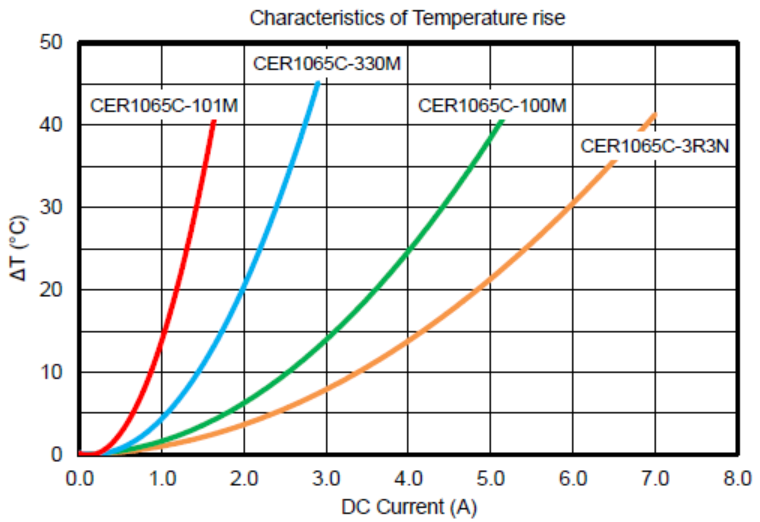

温度上昇特性
