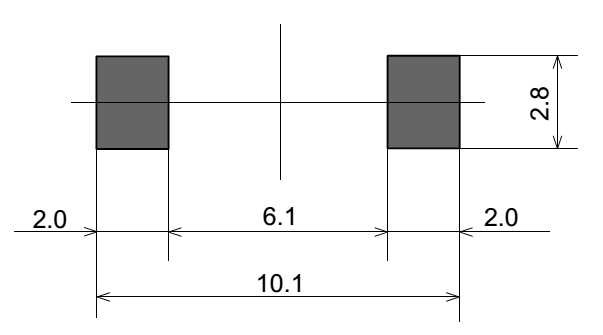

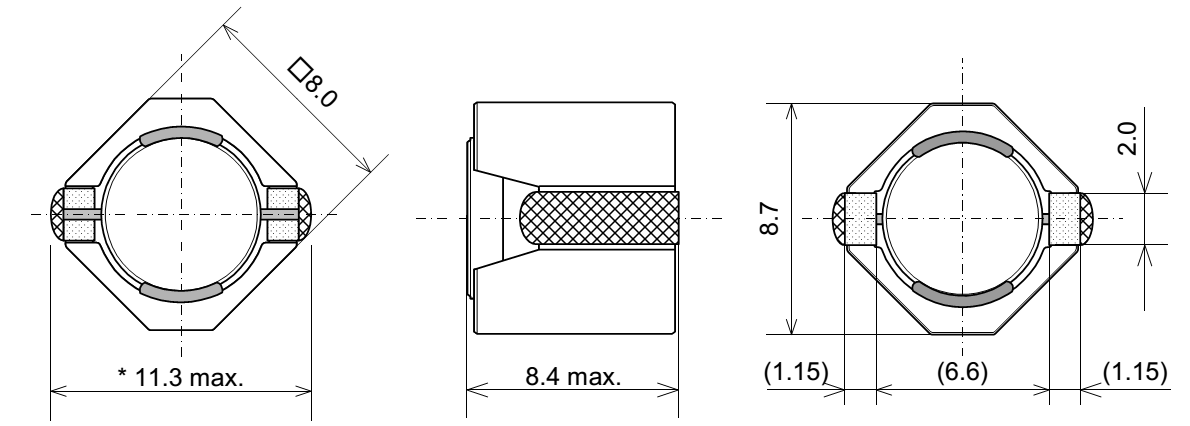

高信頼性パワーインダクタ    HER8080C

特長

  • 小型、低背を実現した車載機器用パワーインダクタ
  • ドラムコアとリングコアに異なる磁性材料を使い電流特性を向上
  • *既存同サイズと比べて電流特性を約20%UP
  • HER8080Cは、10mm角サイズのコイルと同特性を実現
  • HER1090Cは、12mm角サイズのコイルと同特性を実現
  • AEC-Q200対応
  • 使用温度範囲:-40℃~+150℃(自己発熱を含む)

用途

  • 車載
  • カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
  • その他
  • 各種電源, 産業機器, 医療機器・美容機器, エネルギー

電気的特性

品番 インダクタンス (µH) 直流抵抗 (Ω)±30% 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Typical Spec Typical Spec
HER8080C-1R5N 1.5 ± 30% 0.007 14.5 11.5 7.73 6.3
HER8080C-2R2N 2.2 ± 30% 0.009 12.3 9.6 7.27 5.7
HER8080C-2R7N 2.7 ± 30% 0.01 10.4 7.8 6.85 5.3
HER8080C-3R9N 3.9 ± 30% 0.012 9.23 7.2 6.29 4.9
HER8080C-4R7N 4.7 ± 30% 0.014 8 6.1 5.89 4.6
HER8080C-5R6N 5.6 ± 30% 0.015 7.47 5.8 5.62 4.4
HER8080C-6R8N 6.8 ± 30% 0.017 6.83 5.2 5.26 4.2
HER8080C-8R2N 8.2 ± 30% 0.019 6.17 4.7 5.15 4
HER8080C-100M 10 ± 20% 0.02 5.6 4.2 5.08 3.8
HER8080C-120M 12 ± 20% 0.022 5.23 3.9 4.59 3.6
HER8080C-150M 15 ± 20% 0.026 4.87 3.6 4.24 3.3
HER8080C-180M 18 ± 20% 0.034 4.03 3 3.73 2.9
HER8080C-220M 22 ± 20% 0.05 3.7 2.9 2.95 2.4
HER8080C-270M 27 ± 20% 0.06 3.3 2.5 2.74 2.2
HER8080C-330M 33 ± 20% 0.08 3.07 2.35 2.54 2
HER8080C-390M 39 ± 20% 0.1 2.87 2.2 2.21 1.75
HER8080C-470M 47 ± 20% 0.12 2.63 2 1.95 1.55
HER8080C-560M 56 ± 20% 0.13 2.4 1.8 1.87 1.5
HER8080C-680M 68 ± 20% 0.15 2.13 1.55 1.74 1.4
HER8080C-820M 82 ± 20% 0.19 1.83 1.5 1.57 1.25
HER8080C-101M 100 ± 20% 0.25 1.67 1.3 1.36 1.1
HER8080C-121M 120 ± 20% 0.27 1.6 1.25 1.31 1.05
HER8080C-151M 150 ± 20% 0.3 1.47 1.1 1.2 1
HER8080C-181M 180 ± 20% 0.34 1.33 1 1.16 0.93
HER8080C-221M 220 ± 20% 0.41 1.22 0.96 1.11 0.85
HER8080C-271M 270 ± 20% 0.52 1.07 0.84 0.94 0.76
HER8080C-331M 330 ± 20% 0.71 0.97 0.77 0.81 0.65
HER8080C-391M 390 ± 20% 0.87 0.91 0.71 0.72 0.59
HER8080C-471M 470 ± 20% 1.02 0.84 0.67 0.65 0.54
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

電流特性グラフ

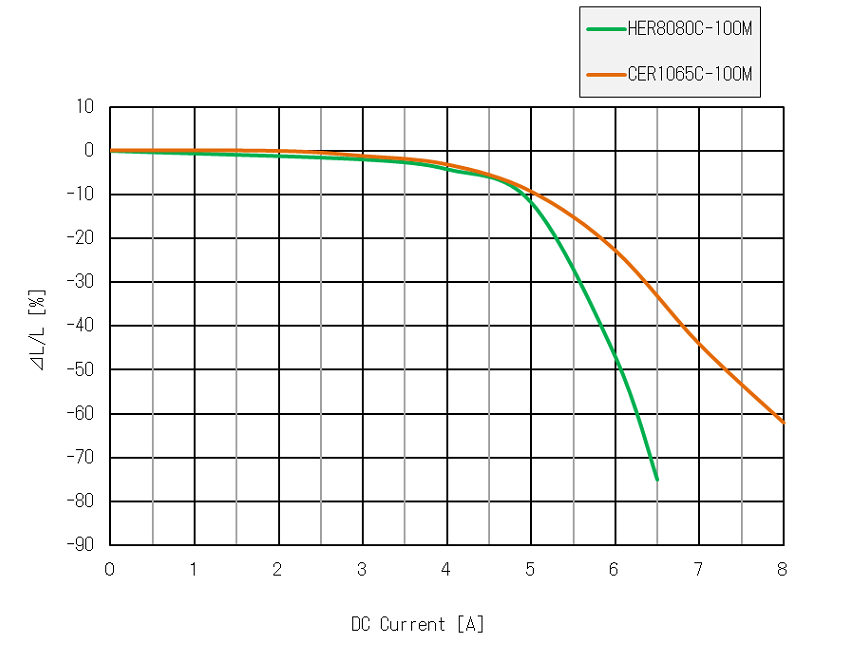

直流重畳電流特性

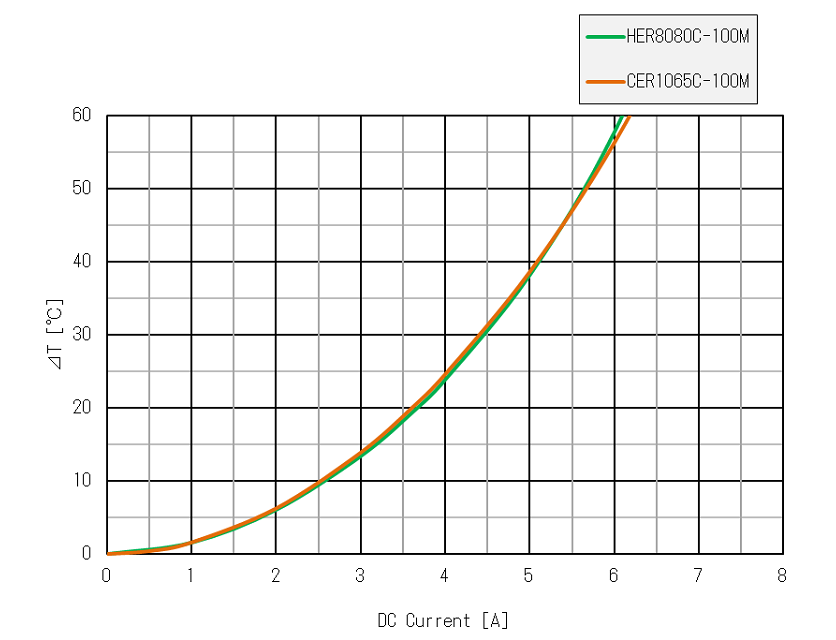

温度上昇特性
