D級アンプ用インダクタ(リード型)    DVX1315H

AEC-Q200 4 in 1 磁路
email 本製品に関するお問い合わせ

特長

  • 4in1 構造による省スペース化を実現
  • 7X13Aタイプと比べて実装面積比 約25%減
  • 7X13Aタイプより軽量化を実現
  • 平角線を使用し、低抵抗、大電流
  • AEC-Q200対応
  • 使用温度範囲:-40℃~+125℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ
  • 車載
  • カーオーディオ
  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗 (mΩ) 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Max Typical
DVX1315H-100M 10 ± 20% 10 7.7 6 6.8
DVX1315H-150M 15 ± 20% 10 7.7 4 6.8
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

電流特性グラフ

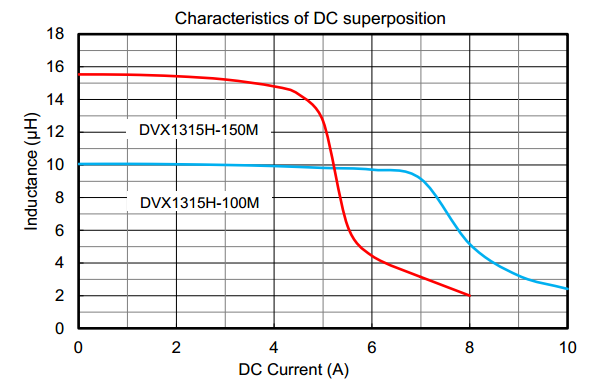

直流重畳電流特性
