D級アンプ用インダクタ(リード型)    DVL1315H

特長

  • 2in1構造による省スペース化を実現
  • 低損失コア材採用の高音質
  • 放射ノイズを防ぐ磁気構造
  • 平角線を使用し、低抵抗、大電流

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ
  • 車載
  • カーオーディオ
  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗 (mΩ) 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Max Typical
DVL1315H-100M 10 ± 20% 10 7.5 6 6.8
DVL1315H-150M 15 ± 20% 10 7.5 4 6.8
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

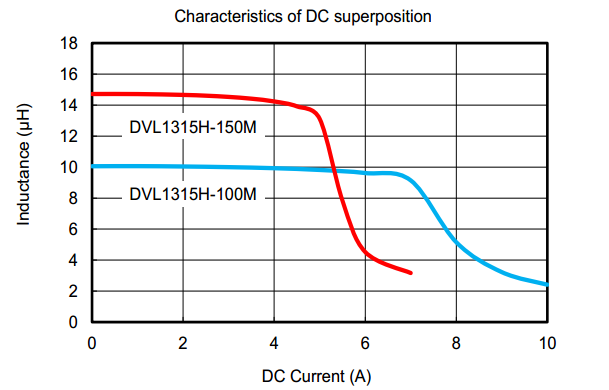

電流特性グラフ

直流重畳電流特性
