D級アンプ用インダクタ（リード型） 7G13A
特長
- 平角線使用
- 放射ノイズを防ぐ閉磁路構造
- 小型、低抵抗、大電流
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ
- その他 各種電源

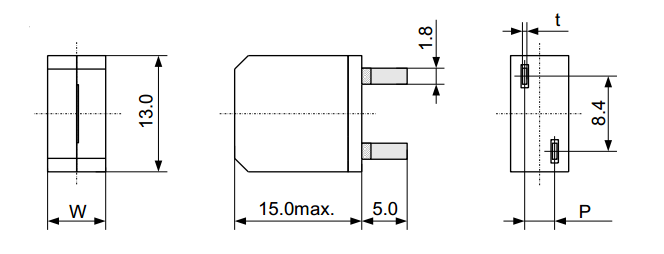

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7G13A-100M | 10 ± 20% | 5.4 | 4.5 | 6 | 8 |
| 7G13A-150M | 15 ± 20% | 6.8 | 5.6 | 5 | 7.5 |
| 7G13A-220M | 22 ± 20% | 8.1 | 6.7 | 4.2 | 7 |
| 7G13A-270M | 27 ± 20% | 13.5 | 11 | 3.8 | 5.6 |
| 7G13A-330M | 33 ± 20% | 14.7 | 12.2 | 3.4 | 5.3 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

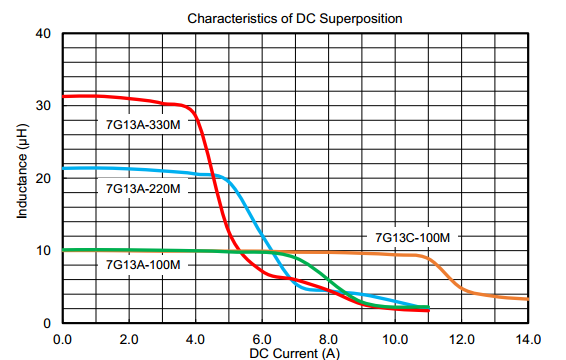

直流重畳電流特性
