デジタルアンプ用インダクタ(リード型)    7W14A

AEC-Q200 2 in 1 磁路

特長

  • 2in1 構造による省スペース化を実現
  • 低損失コア材採用の高音質(無酸素銅線仕様に対応)
  • 放射ノイズを防ぐ磁気構造
  • 低抵抗、大電流
  • AEC-Q200 対応可能
  • 使用温度範囲:-40℃~+125℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ

  • 車載
  • カーオーディオ

  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗 (mΩ) 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Max Typical
7W14A-100M 10 ± 20% 11 9.4 11 7
7W14A-150M 15 ± 20% 16.5 14 8.4 5.4
7W14A-220M 22 ± 20% 18 15.5 6.2 5.1
  • インダクタンス測定条件:1kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

特性グラフ

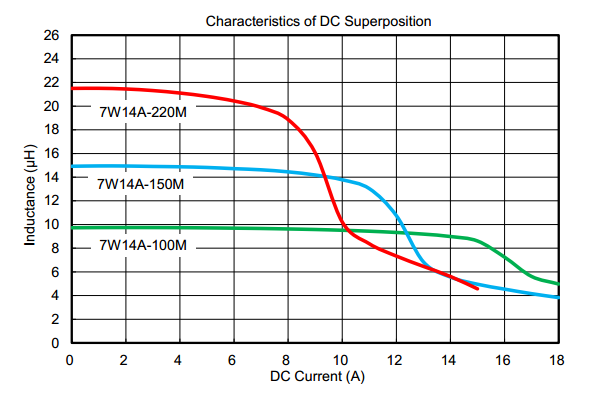

直流重畳電流特性
