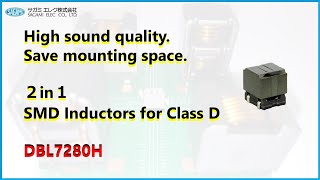

贴片功率数字放大器用电感器    DBL7280H

特长

  • 2合1结构,节省空间
  • 使用OFC电线及低损失磁芯,能实现高品质的音质
  • 使用扁平线,实现小型化
  • 大电流,低电阻
  • 满足AEC-Q200
  • 工作温度范围:-40℃~+125℃(包含自身发热)

用途

  • 音频&映像
  • 电视&显示器, 迷你音响,AV功放,业务用攻放

  • 车载
  • 汽车音响, 汽车导航

  • 家电
  • 电子游戏机

  • 其他
  • 各种电源

电气特性

型号 电感值(µH) 直流电阻(mΩ) max. 额定直流电流 (A) 额定温度上升电流 (A)
DBL7280H-1R0M 1 ± 20% 10.5 12.2 5
DBL7280H-3R3M 3.3 ± 20% 23 5.8 3.4
DBL7280H-100M 10 ± 20% 62.5 3.1 2
  • 电感量测试条件:100kHz,1V
  • 直流饱和容许电流:电感值下降至初始值的25%以内的电流值
  • 温度上升容许电流:磁芯表面温度上升至40℃以下的电流值

电气特性的图表

直流饱和特性
