D級アンプ用インダクタ（SMD） DER7052
特長
- デジタルアンプ(D級アンプ)のLPF用インダクタに最適
- フラットＴＶ(LCD)、ホームオーディオ機器、各種電子機器などに最適
- 放射ノイズを防ぐ閉磁路構造
- 大電流、低抵抗、高音質を実現
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ, カーナビゲーション
- 家電 ゲーム
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| DER7052-7R5N | 7.5 ± 30% | 33 | 25 | 3.4 | 3 |
| DER7052-100M | 10 ± 20% | 48 | 37 | 3.2 | 2.4 |
| DER7052-120M | 12 ± 20% | 54 | 42 | 2.9 | 2.2 |
| DER7052-150M | 15 ± 20% | 75 | 57 | 2.5 | 1.8 |
| DER7052-220M | 22 ± 20% | 130 | 100 | 2.1 | 1.4 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

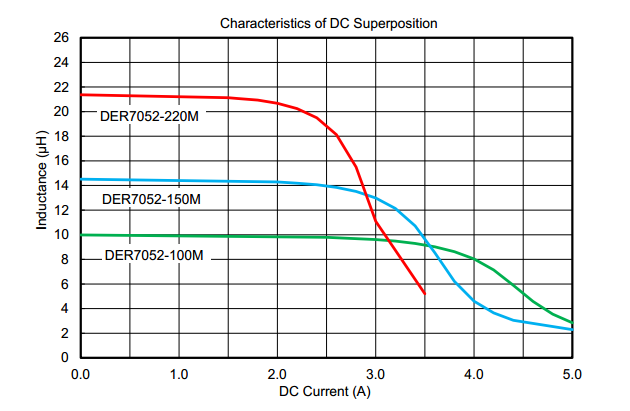

直流重畳電流特性
