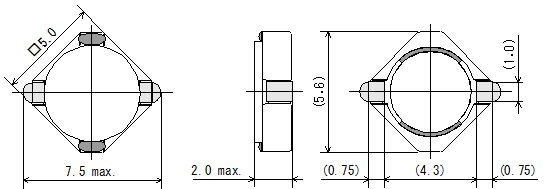

高信頼性パワーインダクタ CER5017C
特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CER5017C-1R3N | 1.3 ± 30% | 0.03 | 4 | 3.15 | 3.52 | 2.8 |
| CER5017C-1R8N | 1.8 ± 30% | 0.034 | 3.23 | 2.6 | 3.14 | 2.6 |
| CER5017C-2R4N | 2.4 ± 30% | 0.04 | 2.9 | 2.35 | 2.8 | 2.4 |
| CER5017C-3R0N | 3 ± 30% | 0.046 | 2.62 | 2.05 | 2.58 | 2.2 |
| CER5017C-3R9N | 3.9 ± 30% | 0.055 | 2.54 | 1.85 | 2.4 | 2.1 |
| CER5017C-4R7N | 4.7 ± 30% | 0.063 | 2.29 | 1.65 | 2.34 | 1.85 |
| CER5017C-5R6N | 5.6 ± 30% | 0.079 | 2.19 | 1.55 | 2.14 | 1.7 |
| CER5017C-6R8N | 6.8 ± 30% | 0.091 | 1.93 | 1.4 | 2.09 | 1.6 |
| CER5017C-8R2N | 8.2 ± 30% | 0.11 | 1.79 | 1.3 | 1.9 | 1.45 |
| CER5017C-100M | 10 ± 20% | 0.12 | 1.62 | 1.15 | 1.67 | 1.3 |
| CER5017C-120M | 12 ± 20% | 0.16 | 1.44 | 1.05 | 1.53 | 1.2 |
| CER5017C-150M | 15 ± 20% | 0.2 | 1.23 | 0.9 | 1.32 | 1.05 |
| CER5017C-180M | 18 ± 20% | 0.23 | 1.17 | 0.85 | 1.24 | 0.95 |
| CER5017C-220M | 22 ± 20% | 0.28 | 1.05 | 0.8 | 1.11 | 0.85 |
| CER5017C-270M | 27 ± 20% | 0.38 | 0.97 | 0.7 | 0.96 | 0.75 |
| CER5017C-330M | 33 ± 20% | 0.42 | 0.85 | 0.65 | 0.91 | 0.7 |
| CER5017C-390M | 39 ± 20% | 0.55 | 0.79 | 0.6 | 0.8 | 0.64 |
| CER5017C-470M | 47 ± 20% | 0.61 | 0.72 | 0.55 | 0.76 | 0.58 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

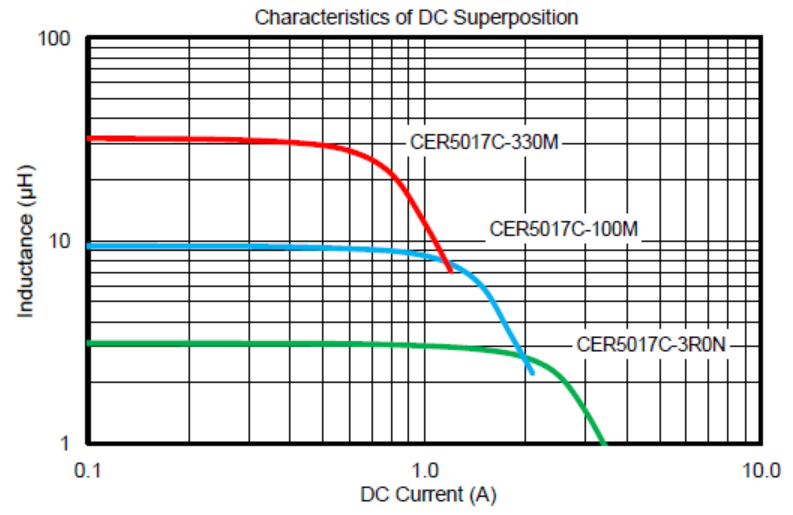

直流重畳電流特性

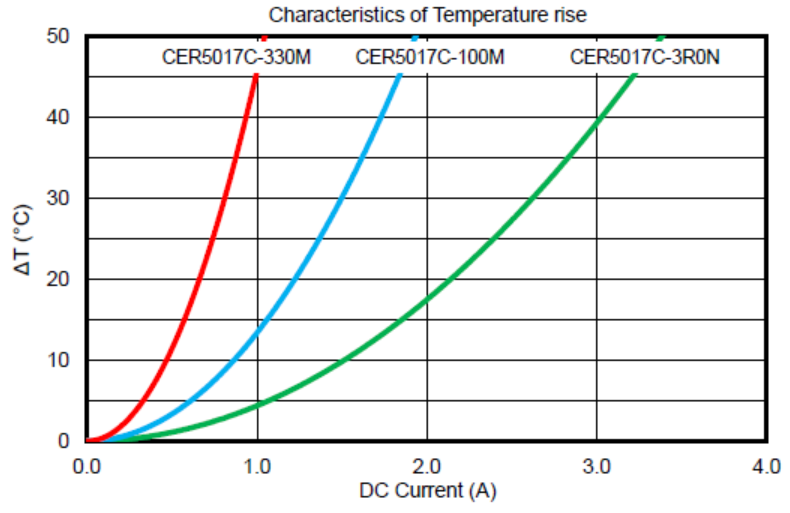

温度上昇特性
