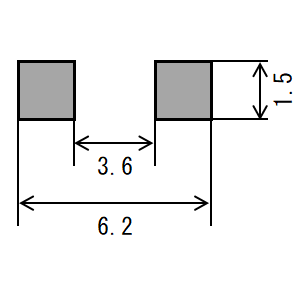

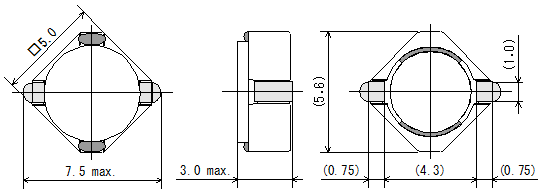

高信頼性パワーインダクタ CER5027C
特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CER5027C-1R4N | 1.4 ± 30% | 0.018 | 6.14 | 3.5 | 4.68 | 3.7 |
| CER5027C-2R0N | 2 ± 30% | 0.023 | 4.75 | 3.15 | 4.17 | 3.3 |
| CER5027C-2R7N | 2.7 ± 30% | 0.027 | 4.1 | 2.65 | 3.92 | 2.9 |
| CER5027C-3R3N | 3.3 ± 30% | 0.037 | 3.49 | 2.3 | 3.16 | 2.5 |
| CER5027C-4R3N | 4.3 ± 30% | 0.045 | 3.18 | 2.1 | 2.78 | 2.2 |
| CER5027C-5R1N | 5.1 ± 30% | 0.055 | 2.89 | 1.95 | 2.72 | 2.1 |
| CER5027C-6R2N | 6.2 ± 30% | 0.069 | 2.61 | 1.75 | 2.4 | 1.9 |
| CER5027C-7R5N | 7.5 ± 30% | 0.081 | 2.35 | 1.5 | 2.02 | 1.65 |
| CER5027C-8R2N | 8.2 ± 30% | 0.087 | 2.18 | 1.45 | 1.96 | 1.55 |
| CER5027C-100M | 10 ± 20% | 0.11 | 2.02 | 1.4 | 1.83 | 1.45 |
| CER5027C-120M | 12 ± 20% | 0.13 | 1.87 | 1.25 | 1.77 | 1.35 |
| CER5027C-150M | 15 ± 20% | 0.17 | 1.76 | 1.1 | 1.45 | 1.15 |
| CER5027C-180M | 18 ± 20% | 0.21 | 1.53 | 1 | 1.26 | 1.05 |
| CER5027C-220M | 22 ± 20% | 0.23 | 1.38 | 0.85 | 1.18 | 0.95 |
| CER5027C-270M | 27 ± 20% | 0.28 | 1.26 | 0.8 | 1.14 | 0.9 |
| CER5027C-330M | 33 ± 20% | 0.34 | 1.17 | 0.75 | 1.06 | 0.8 |
| CER5027C-390M | 39 ± 20% | 0.39 | 1.05 | 0.7 | 0.94 | 0.7 |
| CER5027C-470M | 47 ± 20% | 0.44 | 0.95 | 0.6 | 0.92 | 0.65 |
| CER5027C-560M | 56 ± 20% | 0.56 | 0.88 | 0.55 | 0.8 | 0.6 |
| CER5027C-680M | 68 ± 20% | 0.62 | 0.78 | 0.5 | 0.76 | 0.55 |
| CER5027C-820M | 82 ± 20% | 0.81 | 0.7 | 0.45 | 0.63 | 0.5 |
| CER5027C-101M | 100 ± 20% | 0.92 | 0.66 | 0.4 | 0.59 | 0.45 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ
直流重畳電流特性

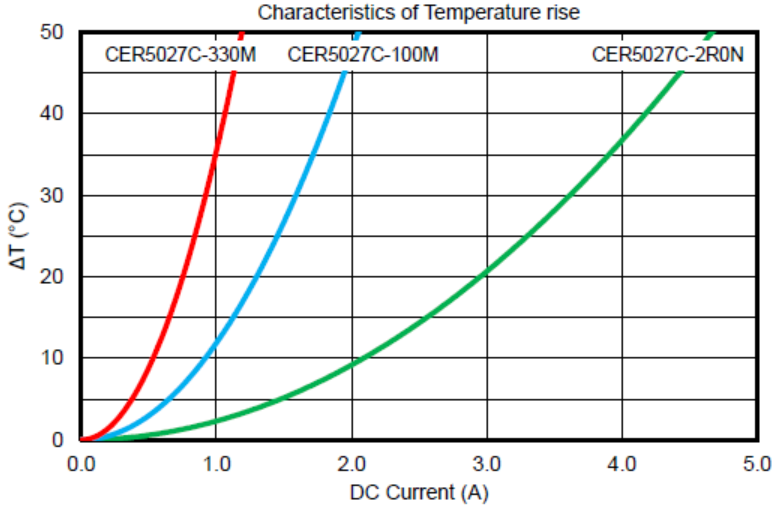

温度上昇特性
