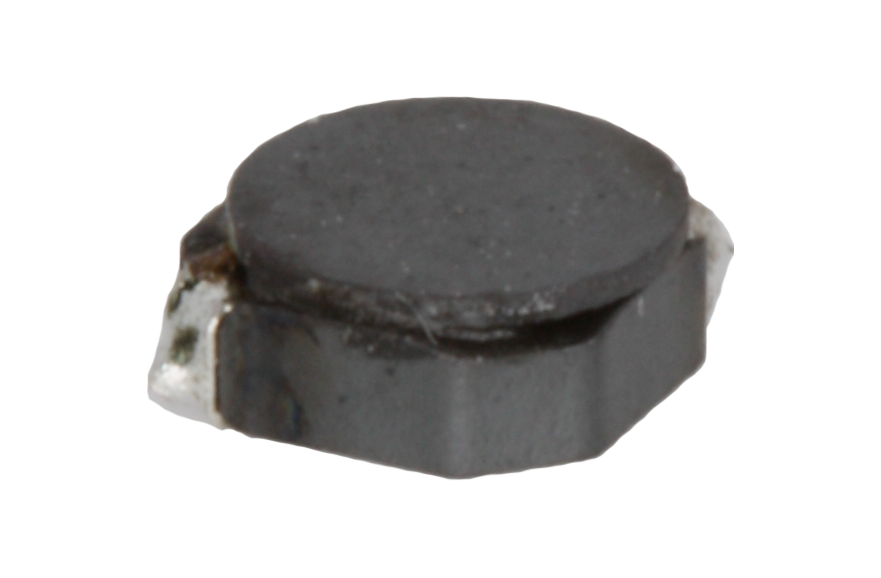

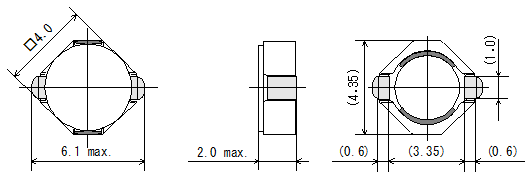

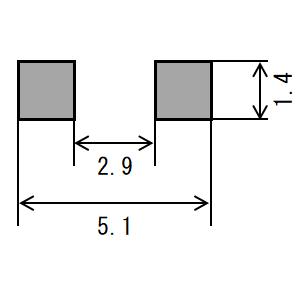

高信頼性パワーインダクタ CER4017C
特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CER4017C-1R5N | 1.5 ± 30% | 0.025 | 2 | 2.5 | 2.7 | 3.3 |
| CER4017C-1R8N | 1.8 ± 30% | 0.03 | 1.7 | 2.4 | 2.5 | 2.9 |
| CER4017C-2R4N | 2.4 ± 30% | 0.037 | 1.6 | 2.1 | 2.2 | 2.6 |
| CER4017C-3R6N | 3.6 ± 30% | 0.052 | 1.3 | 1.6 | 1.85 | 2.5 |
| CER4017C-4R3M | 4.3 ± 30% | 0.06 | 1.1 | 1.5 | 1.7 | 2 |
| CER4017C-5R1N | 5.1 ± 30% | 0.071 | 1.05 | 1.4 | 1.5 | 1.9 |
| CER4017C-6R8N | 6.8 ± 30% | 0.092 | 0.93 | 1.2 | 1.3 | 1.6 |
| CER4017C-8R2N | 8.2 ± 30% | 0.11 | 0.85 | 1.1 | 1.1 | 1.4 |
| CER4017C-100M | 10 ± 20% | 0.13 | 0.75 | 0.96 | 1 | 1.3 |
| CER4017C-120M | 12 ± 20% | 0.17 | 0.7 | 0.89 | 0.95 | 1.2 |
| CER4017C-150M | 15 ± 20% | 0.22 | 0.6 | 0.79 | 0.85 | 1 |
| CER4017C-180M | 18 ± 20% | 0.24 | 0.56 | 0.72 | 0.8 | 0.98 |
| CER4017C-220M | 22 ± 20% | 0.3 | 0.52 | 0.65 | 0.7 | 0.88 |
| CER4017C-270M | 27 ± 20% | 0.34 | 0.48 | 0.6 | 0.65 | 0.81 |
| CER4017C-330M | 33 ± 20% | 0.46 | 0.43 | 0.54 | 0.58 | 0.7 |
| CER4017C-390M | 39 ± 20% | 0.5 | 0.39 | 0.5 | 0.53 | 0.67 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

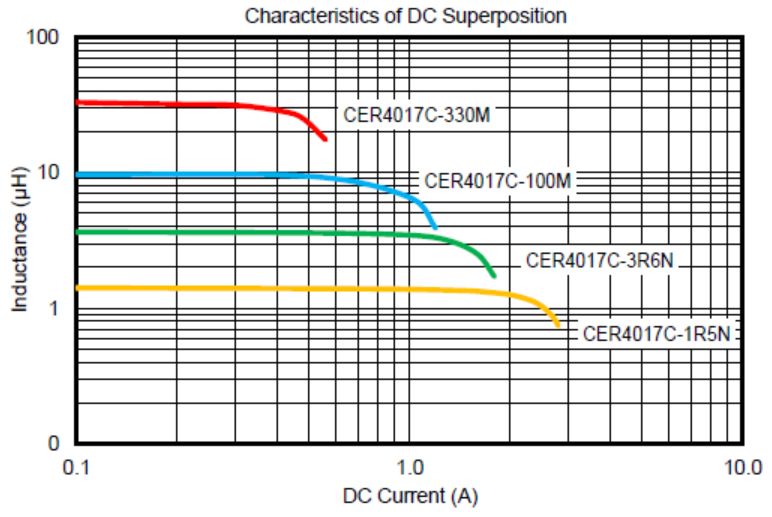

直流重畳電流特性

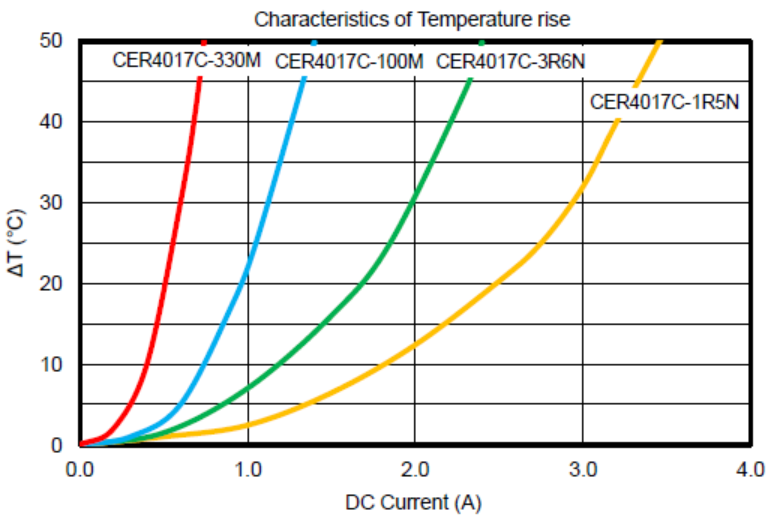

温度上昇特性
