高信頼性パワーインダクタ CER6017C
特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー

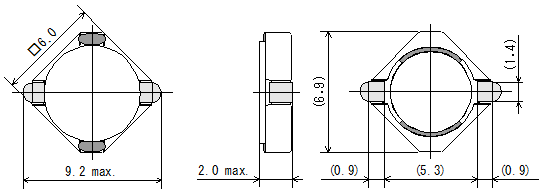

電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CER6017C-1R2N | 1.2 ± 30% | 0.014 | 4.14 | 3.1 | 4.84 | 4.1 |
| CER6017C-1R8N | 1.8 ± 30% | 0.02 | 3.34 | 2.4 | 4.08 | 3.4 |
| CER6017C-2R4N | 2.4 ± 30% | 0.027 | 2.91 | 2.2 | 3.42 | 3 |
| CER6017C-3R3N | 3.3 ± 30% | 0.037 | 2.56 | 2 | 2.93 | 2.6 |
| CER6017C-4R3N | 4.3 ± 30% | 0.05 | 2.24 | 1.7 | 2.47 | 2.2 |
| CER6017C-5R6N | 5.6 ± 30% | 0.057 | 2.06 | 1.5 | 2.32 | 2 |
| CER6017C-6R8N | 6.8 ± 30% | 0.077 | 1.76 | 1.4 | 1.98 | 1.6 |
| CER6017C-8R2N | 8.2 ± 30% | 0.085 | 1.61 | 1.3 | 1.87 | 1.5 |
| CER6017C-100M | 10 ± 20% | 0.12 | 1.39 | 1.1 | 1.55 | 1.3 |
| CER6017C-120M | 12 ± 20% | 0.13 | 1.36 | 1 | 1.55 | 1.2 |
| CER6017C-150M | 15 ± 20% | 0.17 | 1.17 | 0.9 | 1.48 | 1.1 |
| CER6017C-180M | 18 ± 20% | 0.19 | 1.08 | 0.85 | 1.29 | 1 |
| CER6017C-220M | 22 ± 20% | 0.23 | 0.97 | 0.75 | 1.24 | 0.9 |
| CER6017C-270M | 27 ± 20% | 0.27 | 0.88 | 0.65 | 1.1 | 0.85 |
| CER6017C-330M | 33 ± 20% | 0.38 | 0.78 | 0.6 | 1.03 | 0.68 |
| CER6017C-390M | 39 ± 20% | 0.42 | 0.73 | 0.57 | 0.84 | 0.65 |
| CER6017C-470M | 47 ± 20% | 0.47 | 0.68 | 0.53 | 0.81 | 0.61 |
| CER6017C-560M | 56 ± 20% | 0.69 | 0.62 | 0.5 | 0.76 | 0.5 |
| CER6017C-680M | 68 ± 20% | 0.79 | 0.57 | 0.44 | 0.62 | 0.46 |
| CER6017C-820M | 82 ± 20% | 0.88 | 0.51 | 0.4 | 0.58 | 0.44 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

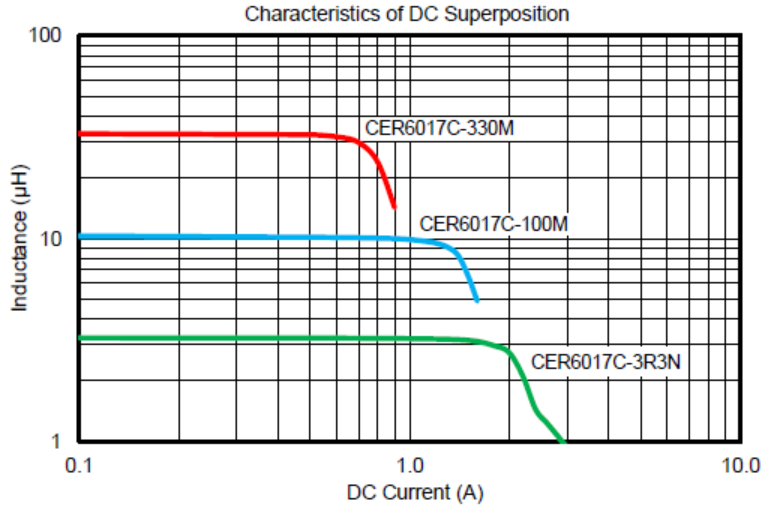

直流重畳電流特性

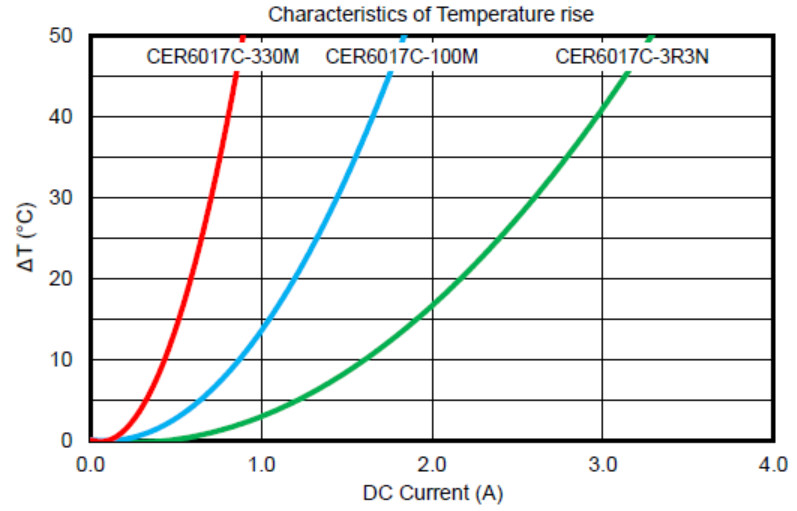

温度上昇特性
