高信頼性パワーインダクタ CER1257C

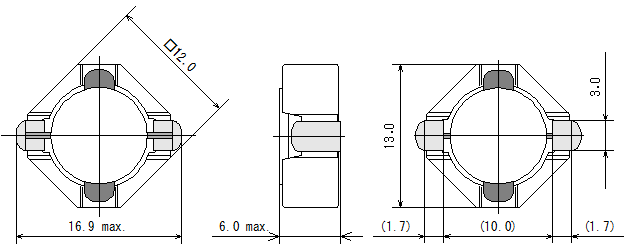

特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CER1257C-2R2N | 2.2 ± 30% | 0.006 | 17.1 | 11.4 | 9.9 | 6.8 |
| CER1257C-3R3N | 3.3 ± 30% | 0.008 | 13.1 | 9.4 | 8.95 | 5.7 |
| CER1257C-4R3N | 4.3 ± 30% | 0.009 | 11.7 | 8.1 | 8.15 | 5.45 |
| CER1257C-5R6N | 5.6 ± 30% | 0.011 | 10.5 | 7.1 | 7.5 | 5 |
| CER1257C-7R5N | 7.5 ± 30% | 0.012 | 8.85 | 6.2 | 7 | 4.7 |
| CER1257C-100M | 10 ± 20% | 0.017 | 8.1 | 5.6 | 5.8 | 4 |
| CER1257C-120M | 12 ± 20% | 0.022 | 7.25 | 5 | 5.15 | 3.7 |
| CER1257C-150M | 15 ± 20% | 0.026 | 6.25 | 4.4 | 4.6 | 3.3 |
| CER1257C-180M | 18 ± 20% | 0.029 | 5.7 | 4 | 4.4 | 2.95 |
| CER1257C-220M | 22 ± 20% | 0.033 | 5.5 | 3.7 | 4.1 | 2.65 |
| CER1257C-270M | 27 ± 20% | 0.043 | 4.75 | 3.2 | 3.55 | 2.55 |
| CER1257C-330M | 33 ± 20% | 0.053 | 4 | 2.95 | 3.15 | 2.3 |
| CER1257C-390M | 39 ± 20% | 0.056 | 3.75 | 2.75 | 3.05 | 2.2 |
| CER1257C-470M | 47 ± 20% | 0.069 | 3.45 | 2.5 | 2.75 | 1.95 |
| CER1257C-560M | 56 ± 20% | 0.081 | 3.2 | 2.3 | 2.5 | 1.8 |
| CER1257C-680M | 68 ± 20% | 0.096 | 2.9 | 2.05 | 2.3 | 1.6 |
| CER1257C-820M | 82 ± 20% | 0.13 | 2.6 | 1.85 | 1.95 | 1.4 |
| CER1257C-101M | 100 ± 20% | 0.14 | 2.35 | 1.65 | 1.85 | 1.3 |
| CER1257C-121M | 120 ± 20% | 0.18 | 2.15 | 1.5 | 1.65 | 1.2 |
| CER1257C-151M | 150 ± 20% | 0.23 | 1.9 | 1.35 | 1.45 | 1.05 |
| CER1257C-181M | 180 ± 20% | 0.26 | 1.75 | 1.2 | 1.3 | 1 |
| CER1257C-221M | 220 ± 20% | 0.32 | 1.55 | 1.1 | 1.2 | 0.88 |
| CER1257C-271M | 270 ± 20% | 0.38 | 1.4 | 1 | 1.1 | 0.81 |
| CER1257C-331M | 330 ± 20% | 0.47 | 1.25 | 0.9 | 0.99 | 0.7 |
| CER1257C-391M | 390 ± 20% | 0.54 | 1.15 | 0.8 | 0.92 | 0.67 |
| CER1257C-471M | 470 ± 20% | 0.66 | 1.05 | 0.75 | 0.83 | 0.61 |
| CER1257C-561M | 560 ± 20% | 0.79 | 1 | 0.7 | 0.75 | 0.54 |
| CER1257C-681M | 680 ± 20% | 0.95 | 0.9 | 0.65 | 0.68 | 0.5 |
| CER1257C-821M | 820 ± 20% | 1.15 | 0.79 | 0.55 | 0.61 | 0.44 |
| CER1257C-102M | 1000 ± 20% | 1.42 | 0.73 | 0.5 | 0.55 | 0.4 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

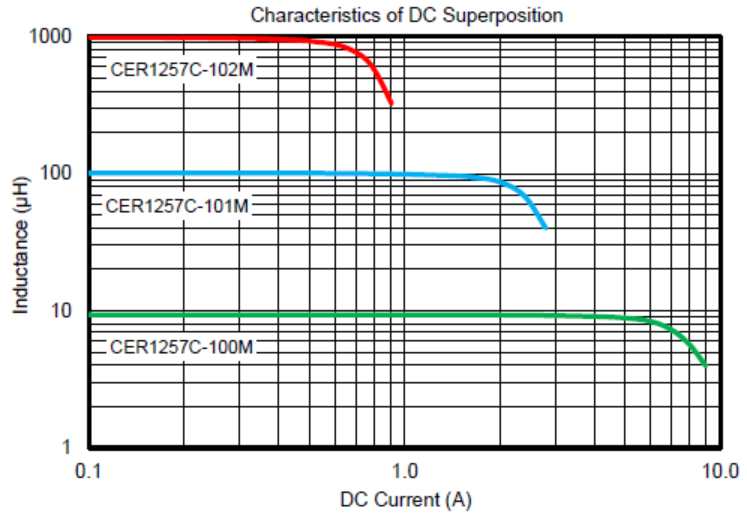

直流重畳電流特性

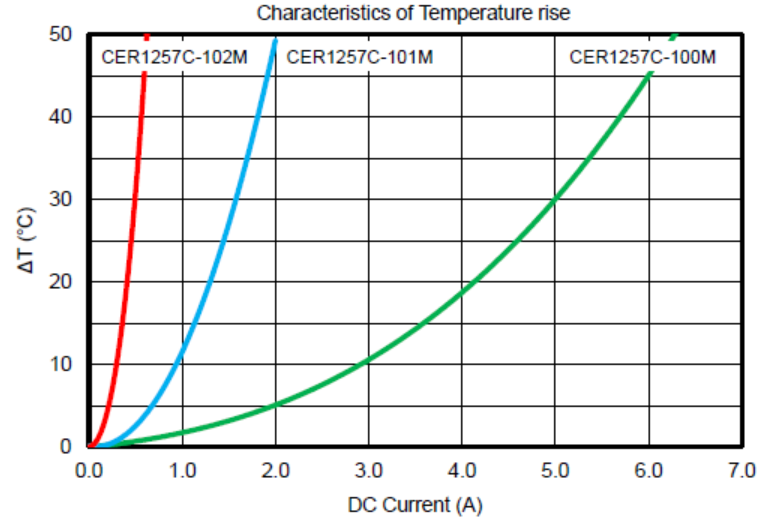

温度上昇特性
