高信頼性パワーインダクタ（SMD） CER1277C
特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー

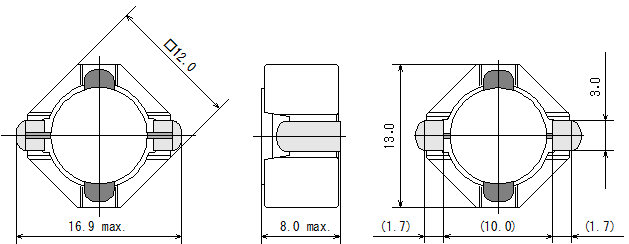

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| CER1277C-2R2N | 2.2 ± 30% | 0.007 | 17.7 | 9.6 |
| CER1277C-3R3N | 3.3 ± 30% | 0.008 | 15.3 | 8.7 |
| CER1277C-4R3N | 4.3 ± 30% | 0.01 | 13.1 | 8 |
| CER1277C-5R6N | 5.6 ± 30% | 0.011 | 10.9 | 7.45 |
| CER1277C-7R5N | 7.5 ± 30% | 0.013 | 10 | 7 |
| CER1277C-100M | 10 ± 20% | 0.014 | 8.75 | 6.6 |
| CER1277C-120M | 12 ± 20% | 0.016 | 8 | 6.2 |
| CER1277C-150M | 15 ± 20% | 0.019 | 6.8 | 5.65 |
| CER1277C-180M | 18 ± 20% | 0.021 | 6.35 | 5.2 |
| CER1277C-220M | 22 ± 20% | 0.024 | 5.9 | 5 |
| CER1277C-270M | 27 ± 20% | 0.03 | 5.1 | 4.25 |
| CER1277C-330M | 33 ± 20% | 0.035 | 4.75 | 4.1 |
| CER1277C-390M | 39 ± 20% | 0.046 | 4.2 | 3.65 |
| CER1277C-470M | 47 ± 20% | 0.051 | 3.95 | 3.3 |
| CER1277C-560M | 56 ± 20% | 0.062 | 3.6 | 2.95 |
| CER1277C-680M | 68 ± 20% | 0.077 | 3.3 | 2.7 |
| CER1277C-820M | 82 ± 20% | 0.085 | 3.25 | 2.5 |
| CER1277C-101M | 100 ± 20% | 0.11 | 2.65 | 2.25 |
| CER1277C-121M | 120 ± 20% | 0.13 | 2.55 | 2 |
| CER1277C-151M | 150 ± 20% | 0.18 | 2.15 | 1.7 |
| CER1277C-181M | 180 ± 20% | 0.19 | 1.95 | 1.65 |
| CER1277C-221M | 220 ± 20% | 0.24 | 1.85 | 1.45 |
| CER1277C-271M | 270 ± 20% | 0.31 | 1.75 | 1.3 |
| CER1277C-331M | 330 ± 20% | 0.34 | 1.4 | 1.2 |
| CER1277C-391M | 390 ± 20% | 0.4 | 1.25 | 1.13 |
| CER1277C-471M | 470 ± 20% | 0.51 | 1.15 | 1 |
| CER1277C-561M | 560 ± 20% | 0.56 | 1.05 | 0.95 |
| CER1277C-681M | 680 ± 20% | 0.73 | 1 | 0.82 |
| CER1277C-821M | 820 ± 20% | 0.87 | 0.91 | 0.75 |
| CER1277C-102M | 1000 ± 20% | 1.07 | 0.89 | 0.68 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

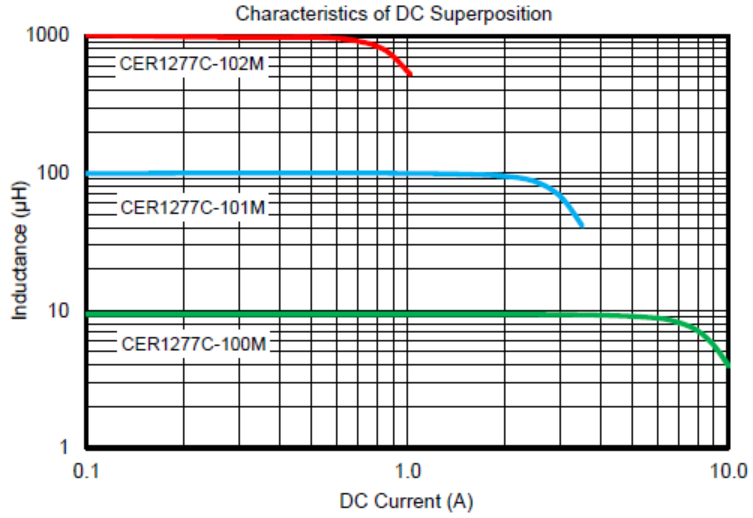

直流重畳電流特性

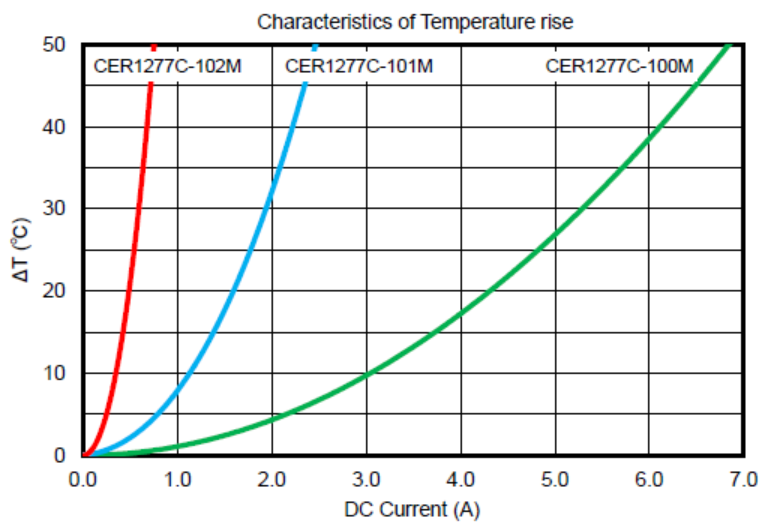

温度上昇特性
