高信頼性パワーインダクタ（SMD） CBH1053HA
特長
- 大電流、低抵抗
- 平角線使用により小型化を実現
- ３端子構造により耐振動性、耐衝撃性が向上
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー

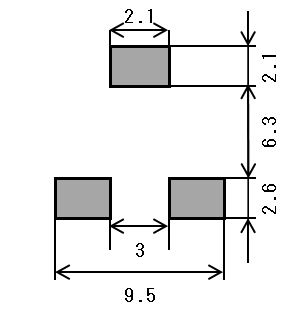

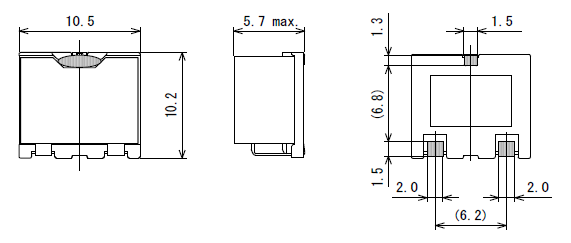

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| CBH1053HA-3R2M | 3.2 ± 20% | 10.6 | 8.8 | 11.2 | 5.1 |
| CBH1053HA-5R0M | 5 ± 20% | 17.6 | 14.7 | 9 | 4 |
| CBH1053HA-5R6M | 5.6 ± 20% | 19.7 | 16.4 | 8.6 | 3.9 |
| CBH1053HA-7R3M | 7.3 ± 20% | 23 | 19.2 | 7.9 | 3.7 |
| CBH1053HA-8R0M | 8 ± 20% | 26 | 21.9 | 7.4 | 3.5 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

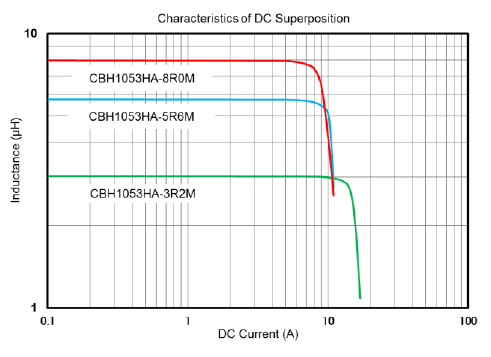

直流重畳電流特性

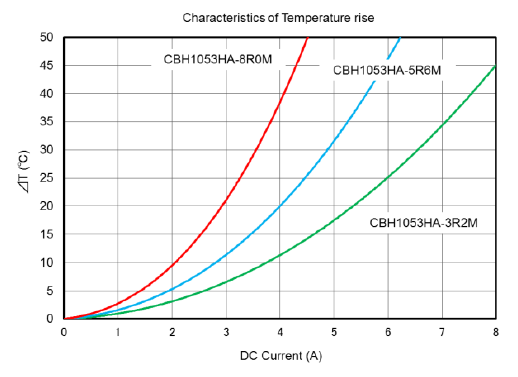

温度上昇特性
