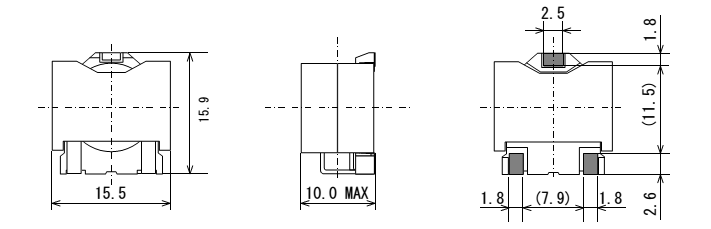

高信頼性パワーインダクタ（SMD） CBE1597H
特長
- 大電流、低抵抗
- 平角線使用により小型化を実現
- ３端子構造により耐振動性、耐衝撃性が向上
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (mΩ)±20% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CBE1597H-1R0M | 1 ± 20% | 1.5 | 45.4 | 39.2 | 25.9 | 21.1 |
| CBE1597H-1R2M | 1.2 ± 20% | 1.5 | 40.1 | 33.9 | 25.9 | 21.1 |
| CBE1597H-1R8M | 1.8 ± 20% | 1.9 | 35.2 | 30.1 | 22.8 | 18.5 |
| CBE1597H-2R0M | 2 ± 20% | 1.9 | 30.9 | 25.8 | 22.8 | 18.5 |
| CBE1597H-2R7M | 2.7 ± 20% | 2.4 | 28.9 | 24.4 | 21.2 | 17.2 |
| CBE1597H-3R3M | 3.3 ± 20% | 2.4 | 24.9 | 20.8 | 21.2 | 17.2 |
| CBE1597H-4R7M | 4.7 ± 20% | 4.7 | 23.2 | 19.7 | 15.1 | 12.3 |
| CBE1597H-5R6M | 5.6 ± 20% | 4.7 | 20.4 | 17.1 | 15.1 | 12.3 |
| CBE1597H-6R2M | 6.2 ± 20% | 4.7 | 17.7 | 14.5 | 15.1 | 12.3 |
| CBE1597H-8R2M | 8.2 ± 20% | 7.5 | 17 | 13.8 | 11.7 | 9.5 |
| CBE1597H-100M | 10 ± 20% | 7.5 | 13.7 | 11.4 | 11.7 | 9.5 |
| CBE1597H-120M | 12 ± 20% | 8.2 | 12.4 | 10.3 | 11 | 9 |
| CBE1597H-150M | 15 ± 20% | 11.9 | 11.3 | 9.3 | 9.2 | 7.6 |
| CBE1597H-180M | 18 ± 20% | 13 | 10.3 | 8.5 | 8.8 | 7.2 |
| CBE1597H-220M | 22 ± 20% | 14.3 | 9.5 | 8 | 8.2 | 6.6 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

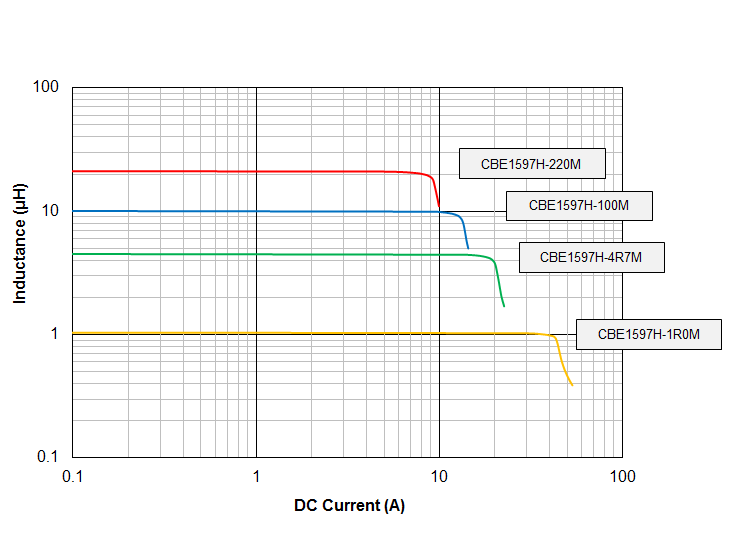

直流重畳電流特性

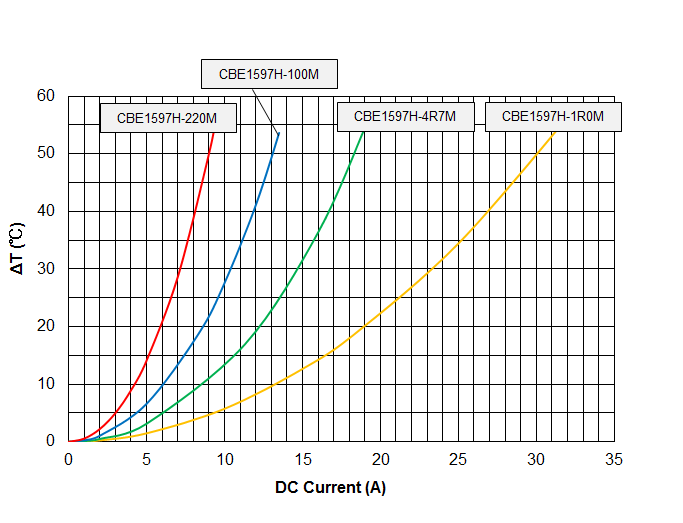

温度上昇特性
