高信頼性パワーインダクタ    CBE1914HU

特長

  • 電流特性を大幅に向上させたパワーインダクタ
  • 低漏洩磁束の閉磁路構造
  • 平角線を採用し、低抵抗・大電流仕様
  • 大電流対応の構造
  • AEC-Q200対応可能
  • 使用温度範囲:-40℃~+150℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ

  • 車載
  • カーオーディオ, ECU

  • 家電
  • 白物家電

  • その他
  • 各種電源, 産業機器, 医療機器・美容機器, エネルギー

電気的特性

品番 インダクタンス(µH) 直流抵抗(mΩ) max. 直流重畳許容電流 (A) 温度上昇許容電流 (A)
CBE1914HU-150M 15 ± 20% 12 19 11
CBE1914HU-220M 22 ± 20% 13 14 11
CBE1914HU-330M 33 ± 20% 13 9 11
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から10%となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値

特性グラフ

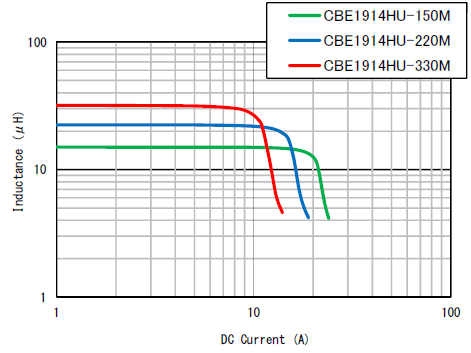

直流重畳電流特性

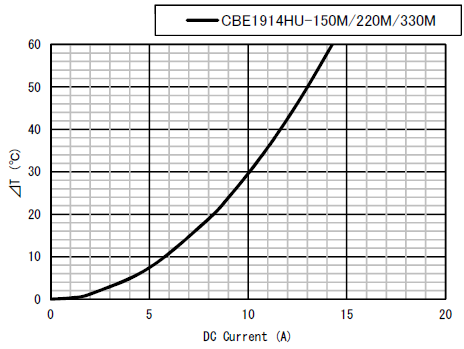

温度上昇特性
