高信頼性パワーインダクタ(SMD)    CBE1914HS

特長

  • 電流特性を大幅に向上させたパワーインダクタ
  • 低漏洩磁束の閉磁路構造
  • 平角線を採用し、低抵抗・大電流仕様
  • 大電流対応の構造
  • AEC-Q200対応
  • 使用温度範囲:-40℃~+150℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ
  • 車載
  • カーオーディオ, ECU
  • 家電
  • 白物家電
  • その他
  • 各種電源, 産業機器, 医療機器・美容機器, エネルギー

電気的特性

品番 インダクタンス(µH) 直流抵抗(mΩ) max. 直流重畳許容電流 (A) 温度上昇許容電流 (A)
CBE1914HS-1R0M 1 ± 20% 2.2 95 31
CBE1914HS-2R0M 2 ± 20% 2.2 60 31
CBE1914HS-4R0M 4 ± 20% 2.2 31 31
CBE1914HS-4R7M 4.7 ± 20% 2.2 24 31
CBE1914HS-100M 10 ± 20% 5.6 21 19
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から10%となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値

電流特性グラフ

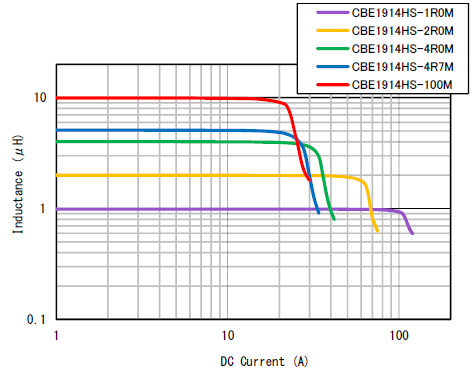

直流重畳電流特性

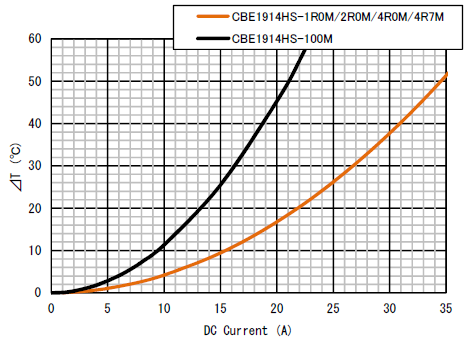

温度上昇特性
