D級アンプ用インダクタ(リード型)    7G14J

特長

  • 平角線使用
  • 放射ノイズを防ぐ閉磁路構造
  • 小型、低抵抗、大電流

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ
  • 車載
  • カーオーディオ
  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗 (mΩ) 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Max Typical
7G14J-100M 10 ± 20% 23.4 19.3 18 4.6
  • インダクタンス測定条件:1kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

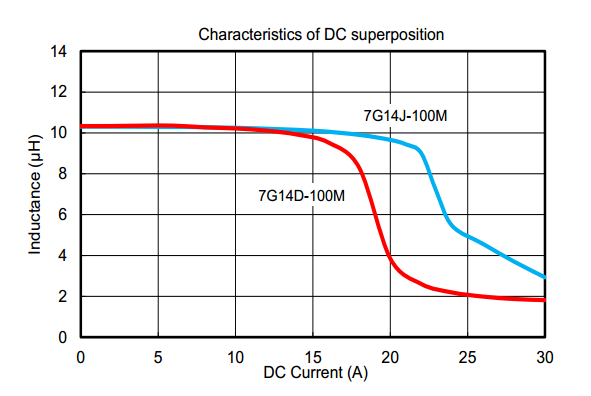

電流特性グラフ

直流重畳電流特性
