D級アンプ用インダクタ（リード型） 7G17D
特長
- 放射ノイズを防ぐ閉磁路構造
- ホームシアター・ＡＶアンプなどの大電力用に最適
- 平角線使用、低抵抗、大電流
- AEC-Q200 対応可能
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7G17D-100M | 10 ± 20% | 10.7 | 9.2 | 26 | 8.2 |
| 7G17D-220M | 22 ± 20% | 10.7 | 9.2 | 13 | 8.2 |
| 7G17D-330M | 33 ± 20% | 10.7 | 9.2 | 7.5 | 8.2 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

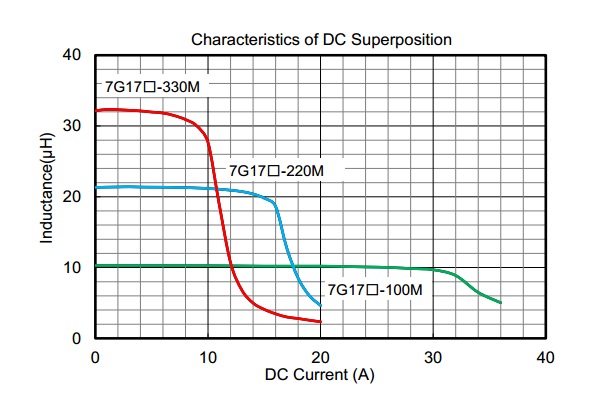

直流重畳電流特性
