D級アンプ用インダクタ（リード型） 7G14M
特長
- 4端子構造による高耐衝撃性を実現
- 平角線を使用し、低抵抗、大電流
- 無酸素銅線を使用した高音質仕様にも対応
- 放射ノイズを防ぐ閉磁路構造
- AEC-Q200 対応可能
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7G14M-100M | 10 ± 20% | 5.9 | 4.9 | 8.3 | 7.8 |
| 7G14M-220M | 22 ± 20% | 10 | 8.3 | 7 | 6.6 |
| 7G14M-330M | 33 ± 20% | 17.5 | 14.1 | 6.1 | 5.1 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

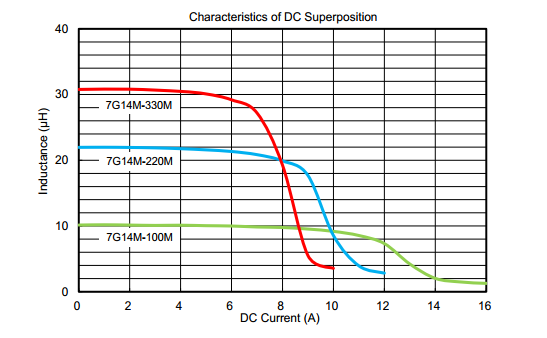

電流特性グラフ
直流重畳電流特性
