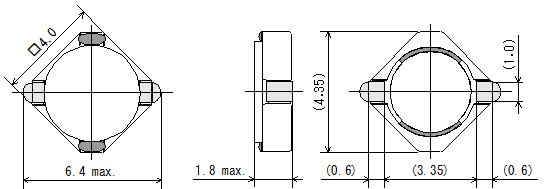

パワーインダクタ（SMD） 7E04SB
特長

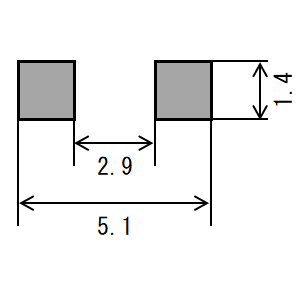

- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 特性にあわせた3タイプを用意
- 直流重畳電流特性を重視した仕様
用途
- オーディオビジュアル ポータブルオーディオ, カメラ
- PC周辺機器 スマートフォン・タブレット, PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E04SB-1R5N | 1.5 ± 30% | 0.025 | 1.8 | 2.6 |
| 7E04SB-1R8N | 1.8 ± 30% | 0.037 | 1.6 | 2.1 |
| 7E04SB-2R4N | 2.4 ± 30% | 0.045 | 1.5 | 1.9 |
| 7E04SB-3R6N | 3.6 ± 30% | 0.06 | 1.2 | 1.6 |
| 7E04SB-4R3N | 4.3 ± 30% | 0.075 | 1.1 | 1.4 |
| 7E04SB-5R6N | 5.6 ± 30% | 0.1 | 0.95 | 1.2 |
| 7E04SB-6R8N | 6.8 ± 30% | 0.11 | 0.9 | 1.1 |
| 7E04SB-8R2N | 8.2 ± 30% | 0.13 | 0.8 | 1 |
| 7E04SB-100M | 10 ± 20% | 0.16 | 0.7 | 0.9 |
| 7E04SB-120M | 12 ± 20% | 0.2 | 0.65 | 0.85 |
| 7E04SB-150M | 15 ± 20% | 0.25 | 0.6 | 0.75 |
| 7E04SB-180M | 18 ± 20% | 0.28 | 0.54 | 0.7 |
| 7E04SB-220M | 22 ± 20% | 0.37 | 0.5 | 0.65 |
| 7E04SB-270M | 27 ± 20% | 0.42 | 0.45 | 0.55 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が25℃となる電流値
電流特性グラフ

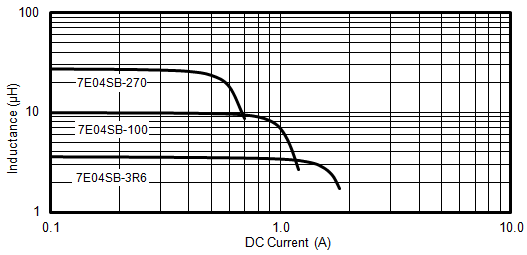

直流重畳電流特性

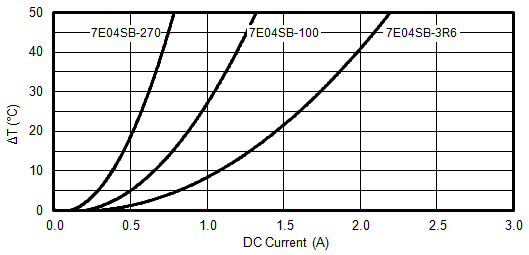

温度上昇特性
