パワーインダクタ（SMD） 7E04SA

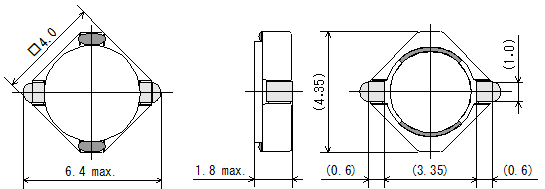

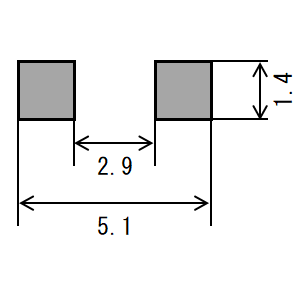

特長
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 特性にあわせた3タイプを用意
- 直流抵抗を低くした仕様
用途
- オーディオビジュアル ポータブルオーディオ, カメラ
- PC周辺機器 スマートフォン・タブレット, PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E04SA-1R5N | 1.5 ± 30% | 0.021 | 1.4 | 2.9 |
| 7E04SA-1R8N | 1.8 ± 30% | 0.026 | 1.2 | 2.6 |
| 7E04SA-2R4N | 2.4 ± 30% | 0.03 | 1 | 2.3 |
| 7E04SA-3R6N | 3.6 ± 30% | 0.046 | 0.9 | 1.8 |
| 7E04SA-4R3N | 4.3 ± 30% | 0.055 | 0.8 | 1.7 |
| 7E04SA-5R6N | 5.6 ± 30% | 0.072 | 0.7 | 1.5 |
| 7E04SA-6R8N | 6.8 ± 30% | 0.085 | 0.64 | 1.4 |
| 7E04SA-7R5N | 7.5 ± 30% | 0.094 | 0.6 | 1.3 |
| 7E04SA-100M | 10 ± 20% | 0.12 | 0.53 | 1.15 |
| 7E04SA-120M | 12 ± 20% | 0.15 | 0.48 | 1 |
| 7E04SA-150M | 15 ± 20% | 0.2 | 0.43 | 0.9 |
| 7E04SA-180M | 18 ± 20% | 0.22 | 0.4 | 0.8 |
| 7E04SA-220M | 22 ± 20% | 0.27 | 0.37 | 0.7 |
| 7E04SA-270M | 27 ± 20% | 0.32 | 0.32 | 0.65 |
| 7E04SA-330M | 33 ± 20% | 0.41 | 0.29 | 0.55 |
| 7E04SA-390M | 39 ± 20% | 0.47 | 0.26 | 0.5 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が25℃となる電流値
電流特性グラフ

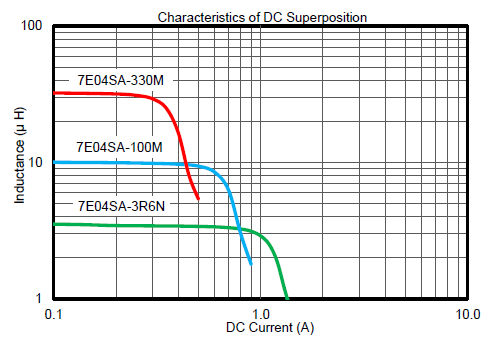

直流重畳電流特性

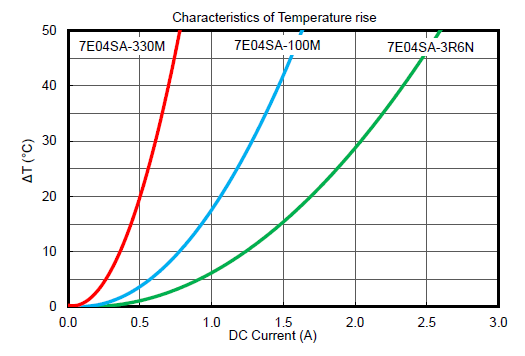

温度上昇特性
