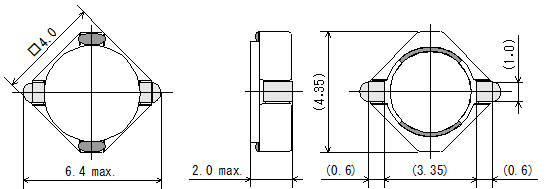

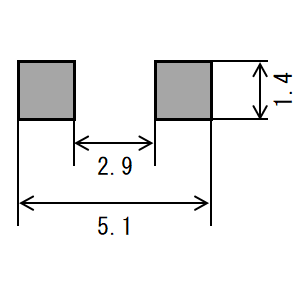

パワーインダクタ（SMD） 7E04LB
特長
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 特性にあわせた3タイプを用意
- 直流重畳電流特性を重視した仕様
用途
- オーディオビジュアル ポータブルオーディオ, カメラ
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E04LB-1R5N | 1.5 ± 30% | 0.02 | 2 | 2.9 |
| 7E04LB-1R8N | 1.8 ± 30% | 0.026 | 1.7 | 2.5 |
| 7E04LB-2R4N | 2.4 ± 30% | 0.032 | 1.6 | 2.2 |
| 7E04LB-3R6N | 3.6 ± 30% | 0.048 | 1.3 | 1.9 |
| 7E04LB-4R3N | 4.3 ± 30% | 0.06 | 1.2 | 1.7 |
| 7E04LB-5R1N | 5.1 ± 30% | 0.071 | 1.05 | 1.5 |
| 7E04LB-6R8N | 6.8 ± 30% | 0.092 | 0.93 | 1.3 |
| 7E04LB-8R2N | 8.2 ± 30% | 0.11 | 0.85 | 1.1 |
| 7E04LB-100M | 10 ± 20% | 0.13 | 0.75 | 1 |
| 7E04LB-120M | 12 ± 20% | 0.17 | 0.7 | 0.95 |
| 7E04LB-150M | 15 ± 20% | 0.22 | 0.6 | 0.85 |
| 7E04LB-180M | 18 ± 20% | 0.24 | 0.56 | 0.8 |
| 7E04LB-220M | 22 ± 20% | 0.3 | 0.52 | 0.7 |
| 7E04LB-270M | 27 ± 20% | 0.34 | 0.48 | 0.65 |
| 7E04LB-330M | 33 ± 20% | 0.46 | 0.43 | 0.58 |
| 7E04LB-390M | 39 ± 20% | 0.5 | 0.39 | 0.53 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が25℃となる電流値
電流特性グラフ

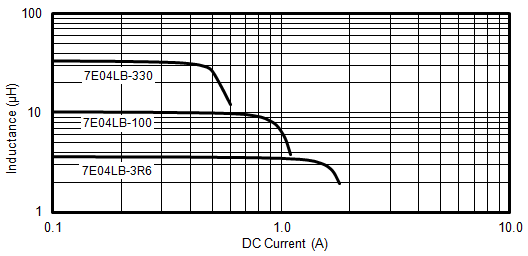

直流重畳電流特性

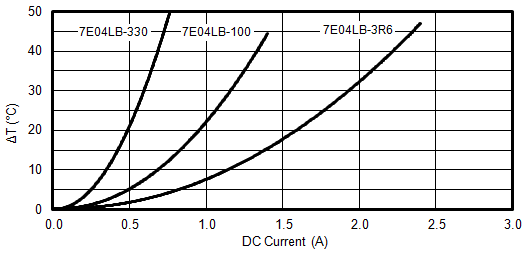

温度上昇特性
