インダクタの電気的特性の主なものは次の3つになります。

仕様書ではインダクタンス、直流抵抗、許容電流が記載されています。
それ以外に耐電圧、磁束漏れ、鳴き、歪みなどもありますが、今回は主な3つの特性に絞って紹介したいと思います。

理想と現実・・・

1.インダクタンス

理想は「一定であること」ですが、現実は「ストレー容量により自己共振が発生してしまう」「コアの透磁率は高い周波数で下がってしまう」ということがあります。

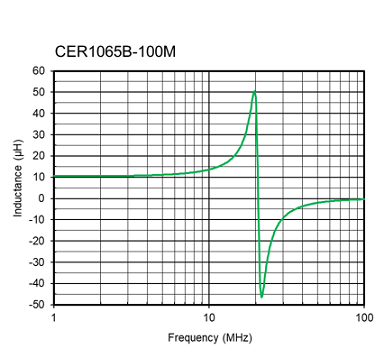

自己共振周波数＝20.8MHz
ストレー容量＝5.88pF
自己共振より低い周波数で使用してください

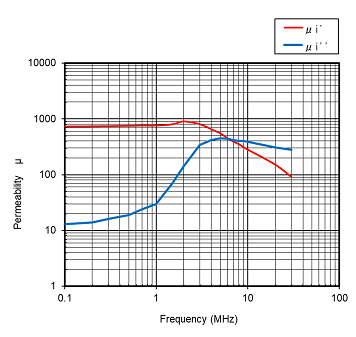

μi’＝L成分
μi‘’＝R成分

2.損失

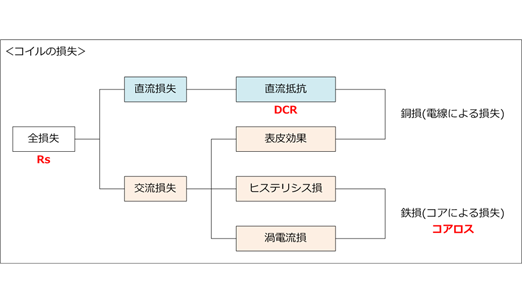

理想は「損失0」ですが、現実は「巻線の抵抗やコアの損失がある」「損失により発熱する」ということがあります。

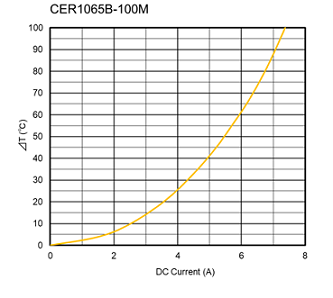

定格値として⊿Tが20℃となる電流値を目安にした場合＝3.6A

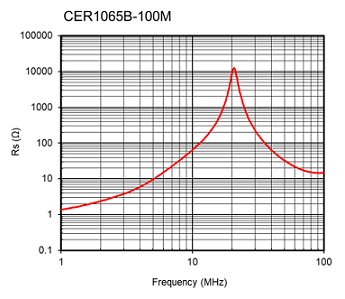

損失は周波数特性を持つ

3.飽和

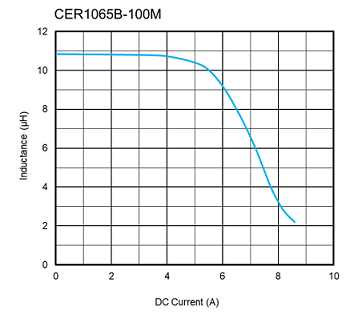

理想は流す電流が増えても「飽和しない」ですが、現実は「磁性体を使用したものは大きな電流を流すと飽和してしまう」「飽和はインダクタンスの低下となる」ということがあります。

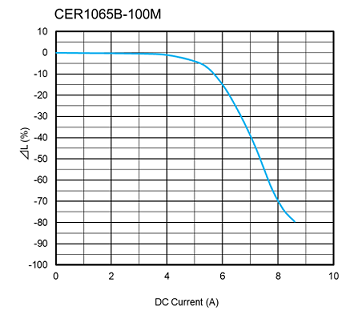

定格値として⊿L＝-5%となる電流値を目安にした場合＝5.0A

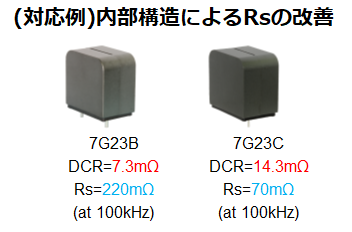

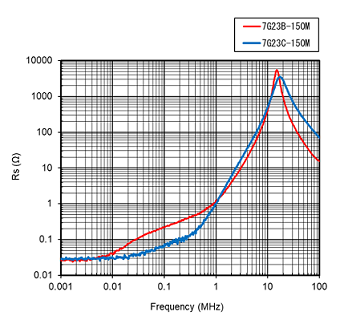

特性を改善するには・・・
