コイルのネタ帳 | 第3回 | 自己共振周波数について

コイルのネタ帳とは

ここではコイルの「為になる知識(ネタ)」をお届けしていきたいと思います。
コイルがどんなことを考えて開発されているのかを知ると、色々なコイルが見極めるられるように なるかもしれません。今後のコイルの選定にお役に立てましたら幸いです。

第3回　自己共振周波数について

今回はインダクタの自己共振周波数について紹介します。SRF(Self Resonant Frequency)とも呼ばれます。

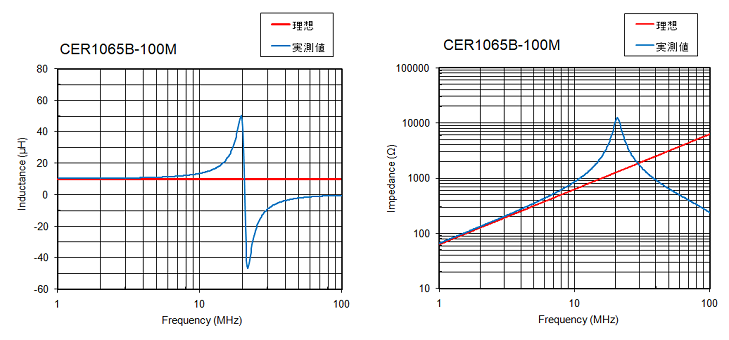

インダクタの周波数特性　　理想と現実・・・

理想は「一定であること」ですが、
現実は「ストレー容量により自己共振が発生してしまう」

  • 自己共振周波数＝20.8MHz
  • インダクタとしては自己共振より低い周波数で使わなければならない。
    よって、自己共振周波数は高いほど良い。

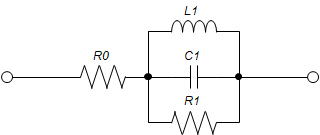

インダクタの等価回路

インダクタの等価回路は図のようになります。

ストレー容量C1が小さいほど自己共振周波数は高くなります。

自己共振周波数Fcの計算

L1＝10μH、C1＝5.88pFだと　Fc＝20.8MHz

Fc＝30MHzにしたい場合には、

C1＝2.81pFにする必要がある。

ストレー容量を小さくするには・・・

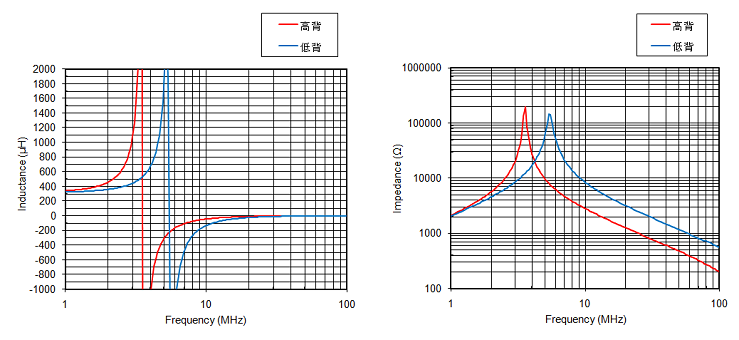

高背から低背にする

低背のインダクタの方が巻線長が短くなりストレー容量が減る

  1. 高背　CER7052B-331M(H=5.5 max)　L1＝319μH　C1＝6.35pF　Fc＝3.54MHz
  2. 低背　CER7027B-331M(H=3.0 max)　L2＝318μH　C1＝2.66pF　Fc＝5.47MHz

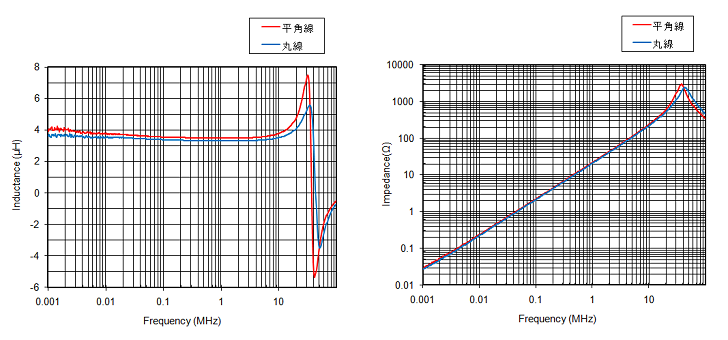

平角線から丸線にする

平角線は巻線の面と面が重なるのでストレー容量が大きくなる

  1. 平角線　(検討用)　L1＝3.55μH　C1＝5.12pF　Fc＝37.3MHz
  2. 丸線　　(検討用)　L1＝3.57μH　C1＝3.72pF　Fc＝43.7MHz

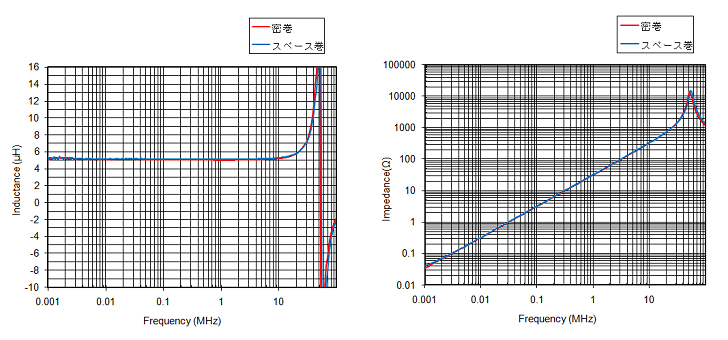

密巻からスペース巻にする

巻線間が離れるとストレー容量が減る

  1. 密巻　　　　(検討用)　L1＝5.00μH　C1＝1.82pF　Fc＝52.8MHz
  2. スペース巻　(検討用)　L1＝5.10μH　C1＝1.62pF　Fc＝55.4MHz

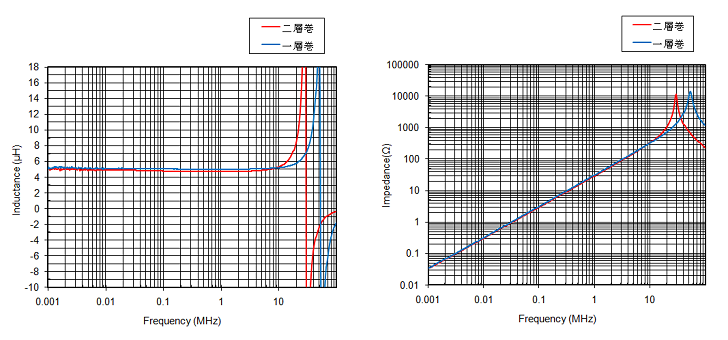

二層巻から一層巻にする

巻始めと巻終わりは電位差が大きいので離した方がストレー容量が減る

  1. 二層巻　(検討用)　L1＝5.10μH　C1＝6.15pF　Fc＝29.5MHz
  2. 一層巻　(検討用)　L1＝5.00μH　C1＝1.82pF　Fc＝52.8MHz

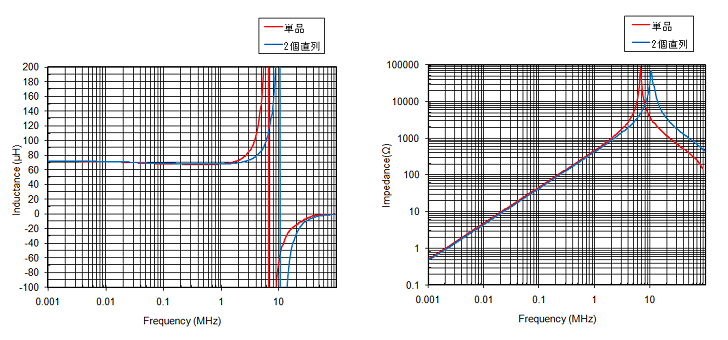

単品から2個直列にする

直列接続するとストレー容量は半分になる

  1. 単品　　　(CER1065B-680M)　L1＝69.2μH　C1＝8.15pF　Fc＝6.70MHz
  2. 2個直列　(CER1065B-330M)　L1＝69.3μH　C1＝3.23pF　Fc＝10.6MHz
注意事項
  • 本文中に掲載の製品の一部には、既に生産が終了しているものが含まれています。
  • 記事作成から時間が経過しているので、記載の情報が古いままの内容が含まれています。
