ここまでフェライト系と鉄系の材質による違い、鉄系材質の成型方法による特性差について述べてきました。 材質自体が異なれば特性が大きく異なることは当然としても、 成型方法などによっても特性が大きく変わることをご理解いただけたかと思います。

今回は初回で説明しきれなかったフェライトの強みについて解説していきたいと思います。

直流重畳特性について

上記のような特徴がありましたが、上記の特長について視点を変えてみると、

上記のように言い換えることができ、一定のL値が求められるフィルターなどではフェライトの方が向いていると言えます。

例えば、フェライト製のCERだと1A程度までの印加電流ならば、ほとんどL値の変動がみられません。
一方で金属製のXRKだと、印加電流に応じてL値が変動しています。

透磁率の違いについて

フェライトは数百から数万、金属系は数十程度と大きな差がありますが、 フェライトはその透磁率の大きさ故に磁気飽和を起こしてしまうため、エアギャップを設ける必要があり、 L値に直接寄与する実行透磁率は同程度になると解説しました。

しかし、材質自体に大きな差があるため、磁束の漏れにくさについては フェライトの方がはるかに優れており、たとえば、弊社の7GシリーズやDBLシリーズなどのように、 巻線部分を覆うような構造をとれば、ほぼ外部に磁束が漏れない状態にすることができます。

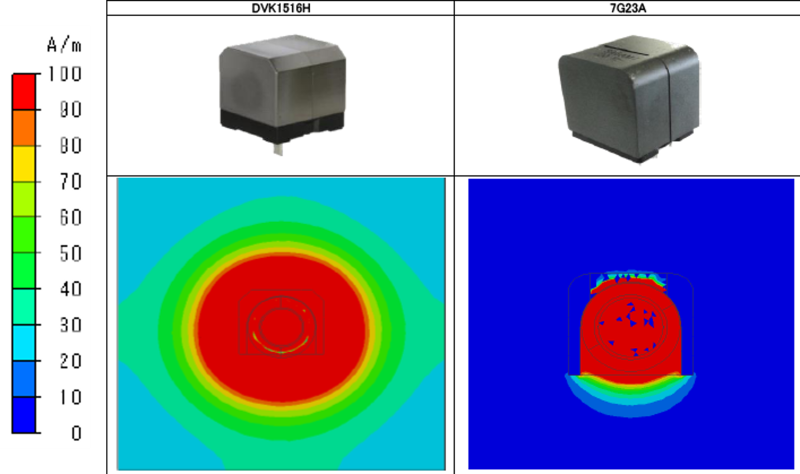

金属系コアのDVKとフェライトコアの7G23、どちらも同じようにコアが巻線を覆う構造をしていても、コア材質の透磁率に大きな差があるため、7G23ではコアで覆われていない。 製品底面のみ磁束が漏れていますが、DVKは全方位に漏れています。

このように、一定範囲内でのL値の変動の少なさ、 漏れ磁束の少なさがフェライト系材料の強みとなっています。
