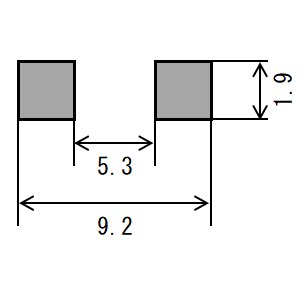

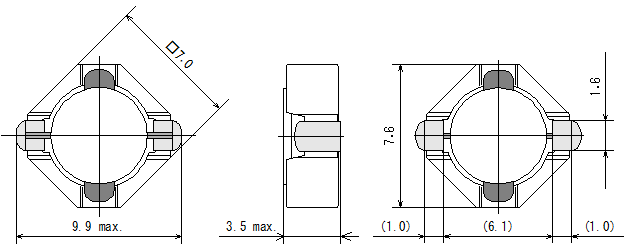

パワーインダクタ(SMD)    CER7032B

特長

  • コスト競争力のある廉価版
  • 閉磁路タイプの面実装パワーインダクタ
  • 電源用のチョークコイルとして最適
  • 大電流対応の構造
  • 使用温度範囲:-40℃~+125℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • テレビ&モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
  • PC周辺機器
  • PC, プリンタ, プロジェクタ
  • 家電
  • LED照明
  • その他
  • 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機

電気的特性

品番 インダクタンス(µH) 直流抵抗(Ω) ±30% 直流重畳許容電流 (A) 温度上昇許容電流 (A)
CER7032B-1R2N 1.2 ± 30% 0.008 6.85 6.4
CER7032B-1R6N 1.6 ± 30% 0.01 5.8 5.9
CER7032B-2R2N 2.2 ± 30% 0.013 5.2 5.2
CER7032B-2R7N 2.7 ± 30% 0.016 4.45 4.5
CER7032B-3R3N 3.3 ± 30% 0.019 3.95 4.25
CER7032B-4R3N 4.3 ± 30% 0.021 3.65 3.9
CER7032B-5R1N 5.1 ± 30% 0.027 3.35 3.5
CER7032B-6R2N 6.2 ± 30% 0.033 3.05 3.2
CER7032B-6R8N 6.8 ± 30% 0.036 2.8 3.1
CER7032B-8R2N 8.2 ± 30% 0.043 2.6 2.65
CER7032B-9R1N 9.1 ± 30% 0.047 2.55 2.55
CER7032B-100M 10 ± 20% 0.05 2.3 2.5
CER7032B-120M 12 ± 20% 0.056 2.2 2.3
CER7032B-150M 15 ± 20% 0.072 1.85 2.05
CER7032B-180M 18 ± 20% 0.093 1.7 1.85
CER7032B-220M 22 ± 20% 0.11 1.55 1.6
CER7032B-270M 27 ± 20% 0.13 1.45 1.5
CER7032B-330M 33 ± 20% 0.15 1.25 1.4
CER7032B-390M 39 ± 20% 0.19 1.15 1.2
CER7032B-470M 47 ± 20% 0.23 1.05 1.1
CER7032B-560M 56 ± 20% 0.27 1 1.05
CER7032B-680M 68 ± 20% 0.31 0.91 0.96
CER7032B-820M 82 ± 20% 0.38 0.89 0.84
CER7032B-101M 100 ± 20% 0.46 0.76 0.74
CER7032B-121M 120 ± 20% 0.57 0.67 0.7
CER7032B-151M 150 ± 20% 0.72 0.62 0.63
CER7032B-181M 180 ± 20% 0.81 0.54 0.56
CER7032B-221M 220 ± 20% 1.06 0.49 0.5
CER7032B-271M 270 ± 20% 1.33 0.45 0.44
CER7032B-331M 330 ± 20% 1.53 0.41 0.4
CER7032B-391M 390 ± 20% 1.91 0.38 0.38
CER7032B-471M 470 ± 20% 2.14 0.34 0.36
CER7032B-561M 560 ± 20% 2.8 0.31 0.29
CER7032B-681M 680 ± 20% 3.2 0.28 0.28
CER7032B-821M 820 ± 20% 4.19 0.26 0.24
CER7032B-102M 1000 ± 20% 4.67 0.23 0.22
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値

電流特性グラフ

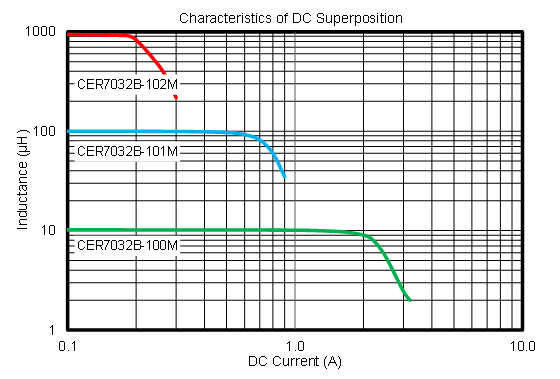

直流重畳電流特性

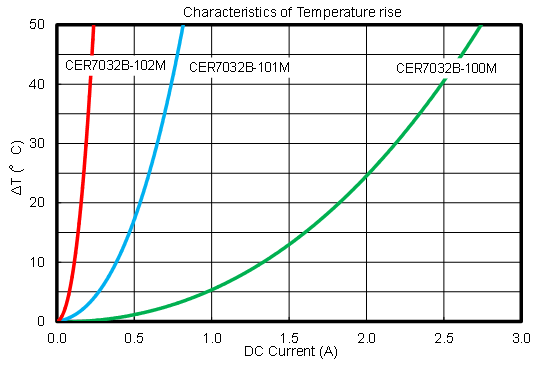

温度上昇特性
